Клапан игольчатый серии V9G имеет прямоточный клапан с подъемным не вращающимся штоком с возможностью установки манометра. Прямой канал клапана реализован для минимизации потери давления. Смазка резьбы штока изолирована от внешней среды уплотнительным кольцом. Высокая ремонтопригодность (седло и шток могут быть заменены без демонтажа клапана из системы). Доступен выбор цвета ручки и монтаж на панель управления.
Технические характеристики
Серия игольчатого клапана | V9G |
Тип штока | V-образный |
Материал (наименование) | нерж.сталь 316 |
Материал | SS |
Давление (bar) | 345 |
Материал уплотнения | PEA / PEEK |
Рукоядка | Нержавеющая сталь |
Температура (max) | 204 |
Температура (min) | -28 |
Схема потока клапана | Прямой |
№ | Наименование | Материал корпуса клапана | |||
---|---|---|---|---|---|
316 SS | 304 SS | 321 SS | Alloy R-405 | ||
1 | Ручка | Анодированный алюминий/Нержавеющая сталь/Черный пластик | |||
2 | Установочный винт | Никель-кадмиевая сталь | |||
3 | Кольцо очистителя | PTFE/D1710 | |||
4 | Верхний шток | 316SS/A276 | 304 SS/A276 | 321 SS/A276 | Alloy R-405/B164 |
5 | Панельная гайка | 316SS/B783 | |||
6 | Крышка | 316SS/A479 | 304 SS/A479 | 321 SS/A479 | Alloy R-405/B164 |
7 | Опорное кольцо | PTFE/D1710 | |||
8 | Уплотнительное кольцо | Флюорокарбон FKM | |||
9 | Стопорная гайка | 316SS/B783 | |||
10 | Наконечник штока | 316SS/A276 | 304 SS/A276 | 321 SS/A276 | Alloy R-405/B164 |
11 | Опора | Ацеталь или РЕЕК или PFA | |||
12 | Корпус | 316SS/A479 | 304 SS/A479 | 321 SS/A479 | Alloy R-405/B164 |
Смазка | На основе дисульфита молибдена и силикона |
Фильтр
Доступно для заказа
Арт.: SS-V9G-F8-6
Доступно для заказа
Арт.: SS-V9G-F8-6-P
Доступно для заказа
Арт.: SS-V9G-F4-5-P
Доступно для заказа
Арт.: SS-V9G-F4-5

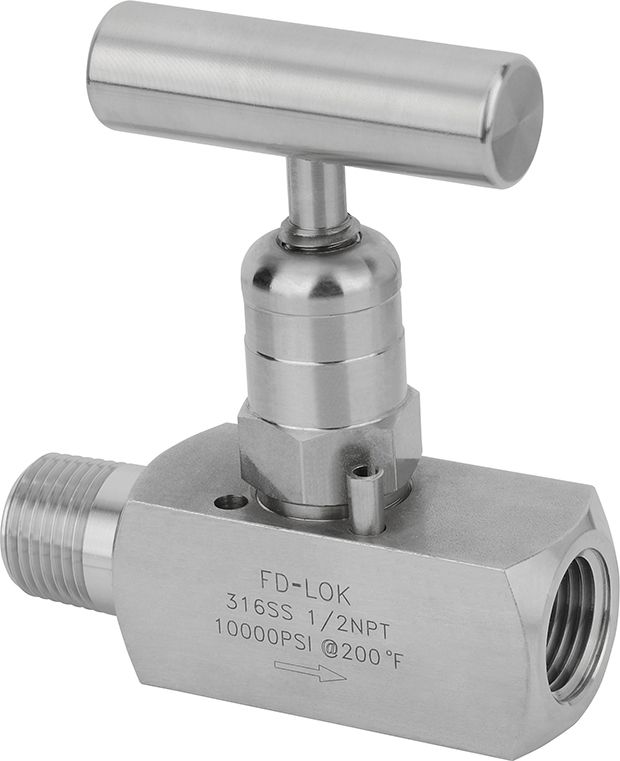

Игольчатый клапан V9G [Внешняя резьба NPT 1/2"-Внутренняя резьба NPT 1/4"] Cv-0,63(4,8 мм) Материал:
Доступно для заказа
Арт.: SS-V9G-M8-F4-5-P
Доступно для заказа
Арт.: SS-V9G-M12-F8-6-P
Игольчатый клапан V9G [Внешняя резьба NPT 1/2"-Внутренняя резьба NPT 1/4"] Cv-0,63(4,8 мм) Материал:
Доступно для заказа
Арт.: SS-V9G-M8-F4-5
Доступно для заказа
Арт.: SS-V9G-M12-F8-6
11 690.83 руб.
