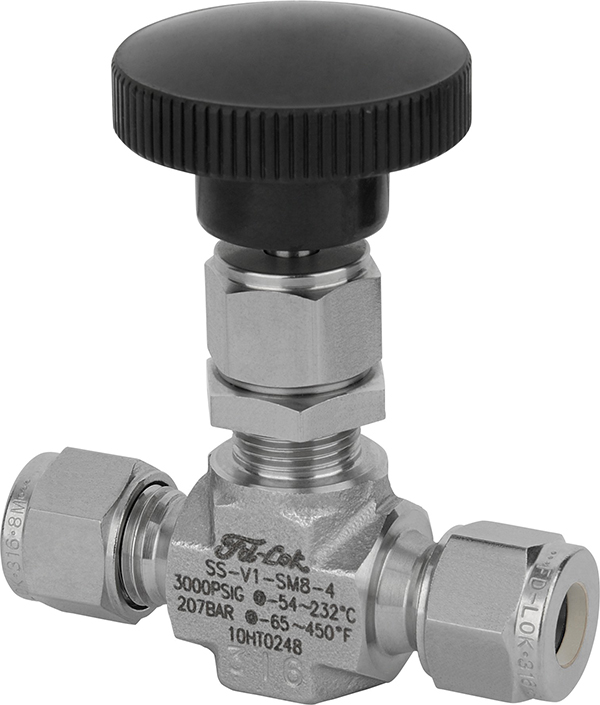

Игольчатые клапаны общего назначения. Доступны как прямой, так и угловой конфигурации. Уплотнение штока регулируется зажимной гайкой. Предусмотрена возможность монтажа на панель.
Технические характеристики
| Материал | Нержавеющая сталь |
| Условный проход Ду | 6/10/15/20/25 мм |
| Условное давление Ру | до 40 МПа |
| Рабочая температура среды | от -40 до 425°C |
| Герметичность | Класс «А» по ГОСТ 9544-93 |
| Уплотнение | Терморасширенный графит/фторопласт |
| Защитное покрытие | Отсутствует |
| Комплектация стяжной муфтой | Да (для штуцерного исполнения) |
| Рабочая среда | Вода, пар, газ, нефтепродукты |
| № | Наименование | Материалы корпуса | |||
|---|---|---|---|---|---|
| 316 SS | Латунь | Углерод. сталь | Alloy 400 | ||
| 1 | Ручка | Анодированный алюминий/Нержавеющая сталь/Черный пластик | |||
| 2 | Установочный винт | Никель-кадмиевая сталь | |||
| 3 | Зажимная гайка | 316 SS/A276 | Латунь 360/B16 | 12L14/A108 | Alloy R-405/B164 |
| 4 | Уплотнение | 313 SS/A276 | |||
| 5 | Сальниковые пружины | 517700/A593 | |||
| 6 | Сальник | 334 SS/A276 | |||
| 7 | Верхний уплотнитель | PTFE/PCTFE/PEEK | |||
| 8 | Нижний уплотнитель | ||||
| 9 | Нижнее уплотнение | 315 SS/A276 | Alloy 400/B127 | ||
| 10 | Гайка панели | 316 SS/B283 | |||
| 11 | Шток |
Хромированный 316 SS/A276 |
Alloy R-405//B164 | ||
| 12 | Корпус | 316 SS/A182 |
Латунь 377/B283 |
Хромированный 11L17/A108 |
Alloy 400/B164 |
| Смазка | На основе дисульфита молибдена и силикона | ||||
Фильтр
SS-V1-MM20-6-P Игольчатый клапан серия V1 [Внешняя резьба M20х1,5] Cv-0,73(Ду-6,4 мм) Тип: Прямой; М
Доступно для заказа
Арт.: SS-V1-MM20-6-P
SS-V1-M12-10-P Игольчатый клапан серия V1 [Внешняя резьба NPT 3/4"] Cv-1,8(Ду-9,5 мм) Тип: Прямой; М
Доступно для заказа
Арт.: SS-V1-M12-10-P
SS-V1-S4-4R Игольчатый клапан серия V1 [Обжимной фитинг 1/4"] Cv-0,35(Ду-4 мм) Тип: Прямой; Материал
Доступно для заказа
Арт.: SS-V1-S4-4R
6 806.67 руб.
Варианты цен
6 806.67 руб.
SS-V1-S2-2-P Игольчатый клапан серия V1 [Обжимной фитинг 1/8"] Cv-0,09(Ду-2 мм) Тип: Прямой; Материа
Доступно для заказа
Арт.: SS-V1-S2-2-P
SS-V1-F6-6-P Игольчатый клапан серия V1 [Внутренняя резьба NPT 3/8"] Cv-0,73(Ду-6,4 мм) Тип: Прямой;
Доступно для заказа
Арт.: SS-V1-F6-6-P
SS-V1-SM10-6R Игольчатый клапан серия V1 [Обжимной фитинг 10 мм] Cv-0,73(Ду-6,4 мм) Тип: Прямой; Мат
Доступно для заказа
Арт.: SS-V1-SM10-6R
SS-V1-SM14-10-P Игольчатый клапан серия V1 [Обжимной фитинг 14 мм] Cv-1,8(Ду-9,5 мм) Тип: Прямой; Ма
Доступно для заказа
Арт.: SS-V1-SM14-10-P
SS-V1-SM6-4R Игольчатый клапан серия V1 [Обжимной фитинг 6 мм] Cv-0,35(Ду-4 мм) Тип: Прямой; Материа
Доступно для заказа
Арт.: SS-V1-SM6-4R
5 792.50 руб.
Варианты цен
5 792.50 руб.
SS-V1-SM12-6-P Игольчатый клапан серия V1 [Обжимной фитинг 12 мм] Cv-0,73(Ду-6,4 мм) Тип: Прямой; Ма
Доступно для заказа
Арт.: SS-V1-SM12-6-P
6 723.33 руб.
Варианты цен
6 723.33 руб.
SS-V1-S12-10-P Игольчатый клапан серия V1 [Обжимной фитинг 3/4"] Cv-1,8(Ду-9,5 мм) Тип: Прямой; Мате
Доступно для заказа
Арт.: SS-V1-S12-10-P
SS-V1-F2-2-P Игольчатый клапан серия V1 [Внутренняя резьба NPT 1/8"] Cv-0,09(Ду-2 мм) Тип: Прямой; М
Доступно для заказа
Арт.: SS-V1-F2-2-P
SS-V1-SM3-2-P Игольчатый клапан серия V1 [Обжимной фитинг 3 мм] Cv-0,09(Ду-2 мм) Тип: Прямой; Матери
Доступно для заказа
Арт.: SS-V1-SM3-2-P
SS-V1-M8-6-P Игольчатый клапан серия V1 [Внешняя резьба NPT 1/2"] Cv-0,73(Ду-6,4 мм) Тип: Прямой; Ма
Доступно для заказа
Арт.: SS-V1-M8-6-P
SS-V1-F8-10-P Игольчатый клапан серия V1 [Внутренняя резьба NPT 1/2"] Cv-1,8(Ду-9,5 мм) Тип: Прямой;
Доступно для заказа
Арт.: SS-V1-F8-10-P
SS-V1-F12-10R Игольчатый клапан серия V1 [Внутренняя резьба NPT 3/4"] Cv-1,8(Ду-9,5 мм) Тип: Прямой;
Доступно для заказа
Арт.: SS-V1-F12-10R
SS-V1-M4-4-P Игольчатый клапан серия V1 [Внешняя резьба NPT 1/4"] Cv-0,35(Ду-4 мм) Тип: Прямой; Мате
Доступно для заказа
Арт.: SS-V1-M4-4-P
6 453.33 руб.
Варианты цен
6 453.33 руб.
SS-V1-SM14-6R Игольчатый клапан серия V1 [Обжимной фитинг 14 мм] Cv-0,73(Ду-6,4 мм) Тип: Прямой; Мат
Доступно для заказа
Арт.: SS-V1-SM14-6R
SS-V1-SM14-10R Игольчатый клапан серия V1 [Обжимной фитинг 14 мм] Cv-1,8(Ду-9,5 мм) Тип: Прямой; Мат
Доступно для заказа
Арт.: SS-V1-SM14-10R
SS-V1-S4-4-P Игольчатый клапан серия V1 [Обжимной фитинг 1/4"] Cv-0,35(Ду-4 мм) Тип: Прямой; Материа
Доступно для заказа
Арт.: SS-V1-S4-4-P
SS-V1-M4-4R Игольчатый клапан серия V1 [Внешняя резьба NPT 1/4"] Cv-0,35(Ду-4 мм) Тип: Прямой; Матер
Доступно для заказа
Арт.: SS-V1-M4-4R
6 114.17 руб.
Варианты цен
6 114.17 руб.
SS-V1-S8-6R Игольчатый клапан серия V1 [Обжимной фитинг 1/2"] Cv-0,73(Ду-6,4 мм) Тип: Прямой; Матери
Доступно для заказа
Арт.: SS-V1-S8-6R
SS-V1-SM6-4-P Игольчатый клапан серия V1 [Обжимной фитинг 6 мм] Cv-0,35(Ду-4 мм) Тип: Прямой; Матери
Доступно для заказа
Арт.: SS-V1-SM6-4-P
SS-V1-M6-6-P Игольчатый клапан серия V1 [Внешняя резьба NPT 3/8"] Cv-0,73(Ду-6,4 мм) Тип: Прямой; Ма
Доступно для заказа
Арт.: SS-V1-M6-6-P
SS-V1-S6-6-P Игольчатый клапан серия V1 [Обжимной фитинг 3/8"] Cv-0,73(Ду-6,4 мм) Тип: Прямой; Матер
Доступно для заказа
Арт.: SS-V1-S6-6-P
SS-V1-SM10-6-P Игольчатый клапан серия V1 [Обжимной фитинг 10 мм] Cv-0,73(Ду-6,4 мм) Тип: Прямой; Ма
Доступно для заказа
Арт.: SS-V1-SM10-6-P
SS-V1-F12-10-P Игольчатый клапан серия V1 [Внутренняя резьба NPT 3/4"] Cv-1,8(Ду-9,5 мм) Тип: Прямой
Доступно для заказа
Арт.: SS-V1-F12-10-P
SS-V1-S8-10-P Игольчатый клапан серия V1 [Обжимной фитинг 1/2"] Cv-1,8(Ду-9,5 мм) Тип: Прямой; Матер
Доступно для заказа
Арт.: SS-V1-S8-10-P
SS-V1-F2-2R Игольчатый клапан серия V1 [Внутренняя резьба NPT 1/8"] Cv-0,09(Ду-2 мм) Тип: Прямой; Ма
Доступно для заказа
Арт.: SS-V1-F2-2R
SS-V1-S2-2R Игольчатый клапан серия V1 [Обжимной фитинг 1/8"] Cv-0,09(Ду-2 мм) Тип: Прямой; Материал
Доступно для заказа
Арт.: SS-V1-S2-2R
SS-V1-M2-4R Игольчатый клапан серия V1 [Внешняя резьба NPT 1/8"] Cv-0,35(Ду-4 мм) Тип: Прямой; Матер
Доступно для заказа
Арт.: SS-V1-M2-4R
SS-V1-SM8-4R Игольчатый клапан серия V1 [Обжимной фитинг 8 мм] Cv-0,35(Ду-4 мм) Тип: Прямой; Материа
Доступно для заказа
Арт.: SS-V1-SM8-4R
SS-V1-M6-6R Игольчатый клапан серия V1 [Внешняя резьба NPT 3/8"] Cv-0,73(Ду-6,4 мм) Тип: Прямой; Мат
Доступно для заказа
Арт.: SS-V1-M6-6R
SS-V1-M8-6R Игольчатый клапан серия V1 [Внешняя резьба NPT 1/2"] Cv-0,73(Ду-6,4 мм) Тип: Прямой; Мат
Доступно для заказа
Арт.: SS-V1-M8-6R
SS-V1-S6-6R Игольчатый клапан серия V1 [Обжимной фитинг 3/8"] Cv-0,73(Ду-6,4 мм) Тип: Прямой; Матери
Доступно для заказа
Арт.: SS-V1-S6-6R
SS-V1-SM12-6R Игольчатый клапан серия V1 [Обжимной фитинг 12 мм] Cv-0,73(Ду-6,4 мм) Тип: Прямой; Мат
Доступно для заказа
Арт.: SS-V1-SM12-6R
SS-V1-MM20-6R Игольчатый клапан серия V1 [Внешняя резьба M20х1,5] Cv-0,73(Ду-6,4 мм) Тип: Прямой; Ма
Доступно для заказа
Арт.: SS-V1-MM20-6R
SS-V1-S12-10R Игольчатый клапан серия V1 [Обжимной фитинг 3/4"] Cv-1,8(Ду-9,5 мм) Тип: Прямой; Матер
Доступно для заказа
Арт.: SS-V1-S12-10R
Доступно для заказа
Арт.: SS-V1-F2-4R-P
SS-V1-F6-6R-P Игольчатый клапан серия V1 [Внутренняя резьба NPT 3/8"] Cv-0,73(Ду-6,4 мм) Тип: Прямой
Доступно для заказа
Арт.: SS-V1-F6-6R-P
SS-V1-F8-10R-P Игольчатый клапан серия V1 [Внутренняя резьба NPT 1/2"] Cv-1,8(Ду-9,5 мм) Тип: Прямой
Доступно для заказа
Арт.: SS-V1-F8-10R-P
SS-V1-F12-10R-P Игольчатый клапан серия V1 [Внутренняя резьба NPT 3/4"] Cv-1,8(Ду-9,5 мм) Тип: Прямо
Доступно для заказа
Арт.: SS-V1-F12-10R-P
SS-V1-S12-10R-P Игольчатый клапан серия V1 [Обжимной фитинг 3/4"] Cv-1,8(Ду-9,5 мм) Тип: Прямой; Мат
Доступно для заказа
Арт.: SS-V1-S12-10R-P
SS-V1-F6-6 Игольчатый клапан серия V1 [Внутренняя резьба NPT 3/8"] Cv-0,73(Ду-6,4 мм) Тип: Прямой; М
Доступно для заказа
Арт.: SS-V1-F6-6
SS-V1-M6-6 Игольчатый клапан серия V1 [Внешняя резьба NPT 3/8"] Cv-0,73(Ду-6,4 мм) Тип: Прямой; Мате
Доступно для заказа
Арт.: SS-V1-M6-6
SS-V1-M8-6 Игольчатый клапан серия V1 [Внешняя резьба NPT 1/2"] Cv-0,73(Ду-6,4 мм) Тип: Прямой; Мате
Доступно для заказа
Арт.: SS-V1-M8-6
SS-V1-S6-6 Игольчатый клапан серия V1 [Обжимной фитинг 3/8"] Cv-0,73(Ду-6,4 мм) Тип: Прямой; Материа
Доступно для заказа
Арт.: SS-V1-S6-6
SS-V1-SM10-6 Игольчатый клапан серия V1 [Обжимной фитинг 10 мм] Cv-0,73(Ду-6,4 мм) Тип: Прямой; Мате
Доступно для заказа
Арт.: SS-V1-SM10-6
SS-V1-SM12-6 Игольчатый клапан серия V1 [Обжимной фитинг 12 мм] Cv-0,73(Ду-6,4 мм) Тип: Прямой; Мате
Доступно для заказа
Арт.: SS-V1-SM12-6
8 912.50 руб.
Варианты цен
8 912.50 руб.
SS-V1-MM20-6 Игольчатый клапан серия V1 [Внешняя резьба M20х1,5] Cv-0,73(Ду-6,4 мм) Тип: Прямой; Мат
Доступно для заказа
Арт.: SS-V1-MM20-6
Доступно для заказа
Арт.: SS-V1-F12-10
