Односторонние пробоотборные цилиндры (также известные как одногорловые или ПГО) — это специализированные сосуды, работающие под давлением. Их основное назначение — безопасный отбор и транспортировка проб газов или жидкостей непосредственно из технологических трубопроводов или установок в лабораторию для контроля качества продукции или проведения иных исследований. Название «односторонние» обусловлено наличием только одной горловины (штуцера) для подключения к системе.
Технические характеристики
| Материальное исполнение | Нержавеющая сталь 304L |
| Код Материал | 4L |
Ключевые области применения
Одногорловые цилиндры незаменимы там, где требуется забор проб из герметичных систем под давлением:
-
Нефтегазовая отрасль:
- Отбор проб природного газа на ГРС (газораспределительных станциях), КС (компрессорных станциях)
- Пробы нефти, конденсата, попутного газа
- Отбор проб на скважинах и магистральных трубопроводах
-
Химическая и нефтехимическая промышленность:
- Контроль качества газов (этилен, пропилен и др.) и жидких реагентов
- Отбор проб летучих органических соединений (ЛОС)
-
Энергетика:
- Отбор проб топлив, теплоносителей, технологических газов для анализа состава
Типичное использование
Наиболее часто одногорловые цилиндры являются интегральной частью пробоотборных систем (sampling systems), устанавливаемых непосредственно на технологических трубопроводах или ёмкостях.
Процедура отбора пробы
- Подключение: Цилиндр подсоединяется к пробоотборной системе через резьбовое или быстроразъёмное соединение (наиболее распространено)
- Заполнение: Открывается клапан/вентиль, цилиндр заполняется средой (по достижению нужного давления или объема)
- Изоляция: Клапан закрывается, цилиндр отсоединяется от системы
- Транспортировка: Цилиндр доставляется в лабораторию (часто в специальных теплоизолированных кейсах для сохранения свойств пробы)

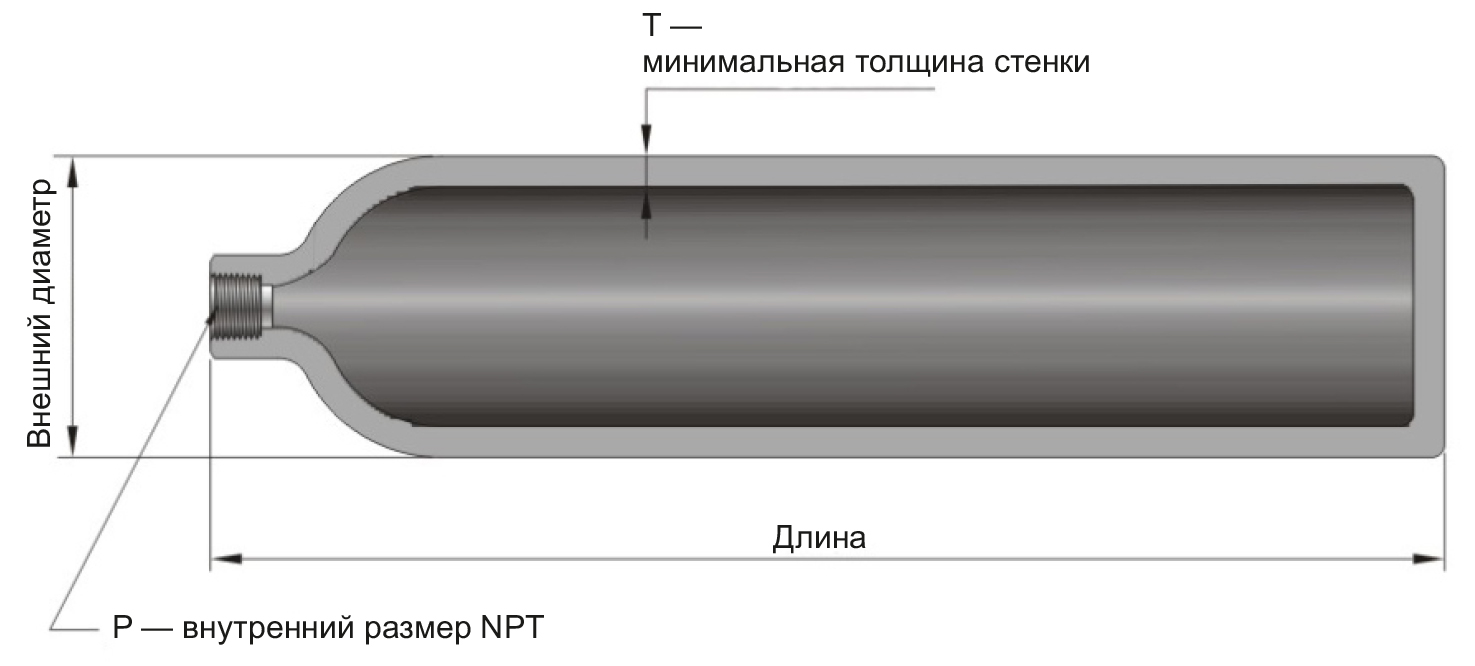

Конструктивные особенности
- Форма: Цилиндрический корпус; донная часть — коническая, плоская или полусферическая
- Подключение: Одна горловина с резьбовым штуцером на входе
- Арматура: На горловине устанавливается игольчатый клапан — для плавной, точной регулировки давления/потока при отборе

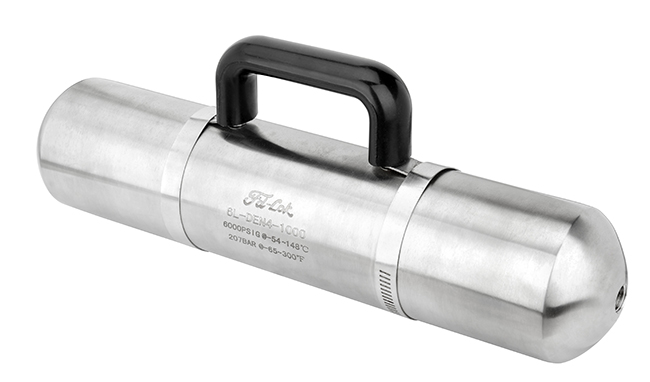

- Опции: Возможна установка ручки для удобной и безопасной переноски
Материалы изготовления
Выбор материала определяется требованиями к коррозионной стойкости, прочности и массе:
- Нержавеющая сталь (AISI 316, AISI 304): Для агрессивных и коррозионных сред
- Углеродистая сталь: Для нейтральных сред
- Алюминий / Титановые сплавы: При наличии строгих требований к снижению веса
-
Покрытие рабочей поверхности:
PTFE (тефлон): Для дополнительной защиты от коррозии, химического воздействия или предотвращения загрязнения пробы материалом корпуса
Мы предлагаем высококачественные одногорловые пробоотборные цилиндры (ПГО) для решения ваших задач по контролю качества.
Наши инженеры:
- Профессионально подберут оборудование, оптимально соответствующее вашему Техническому заданию (с учетом среды, давления, температуры, объема)
- Подготовят коммерческое предложение в течение одного рабочего дня
Купите надежные ПГО у нас — обеспечьте безопасный и точный отбор проб на своем производстве.
