Одно из ключевых преимуществ — возможность подключения импульсной линии или метрологического оборудования к дренажному отверстию с возможностью их изоляции отдельным вентилем. Мы поставляем пятивентильные клапанные блоки от производителя Fd-Lok, обладающего более чем 20-летним опытом в области производства запорной арматуры. Эти клапанные блоки изготовлены из высококачественной стали SS316, что позволяет использовать их в условиях агрессивных сред по температуре и давлению.
Клапанные блоки имеют различные типы присоединения в зависимости от требований:
- фланцы (MSS);
- внешняя или внутренняя резьба по стандартам NPT и ISO.
Приобретая пятивентильные клапанные блоки у нас, вы обеспечиваете безопасность и надежность ваших средств измерений.
Технические характеристики
| Серия | 5D / 5R |
| Материальное исполнение | Нержавеющая сталь 316 |
| Код Материал | SS |
Назначение и функции
Пятивентильный клапанный блок — это специализированный тип контрольной арматуры, предназначенный для безопасного подключения измерительных приборов (датчиков давления, дифференциальных манометров) к технологическим трубопроводам с целью контроля давления потока среды.
Основное назначение данных блоков — обеспечение безопасности операторов при обслуживании контрольно-измерительных приборов и защита дорогостоящего оборудования от повреждений, вызванных перепадами давления в системе.
Ключевые преимущества
-
Безопасность — возможность изоляции и демонтажа КИП без остановки технологического процесса
-
Компактность — оптимальные габаритные размеры позволяют экономить пространство
-
Надежность — минимизация риска утечек и ошибок при подключении оборудования
-
Экономическая эффективность — быстрота монтажа и демонтажа снижает эксплуатационные затраты
-
Точность измерений — обеспечение правильных условий для настройки и калибровки приборов
Конструктивные особенности

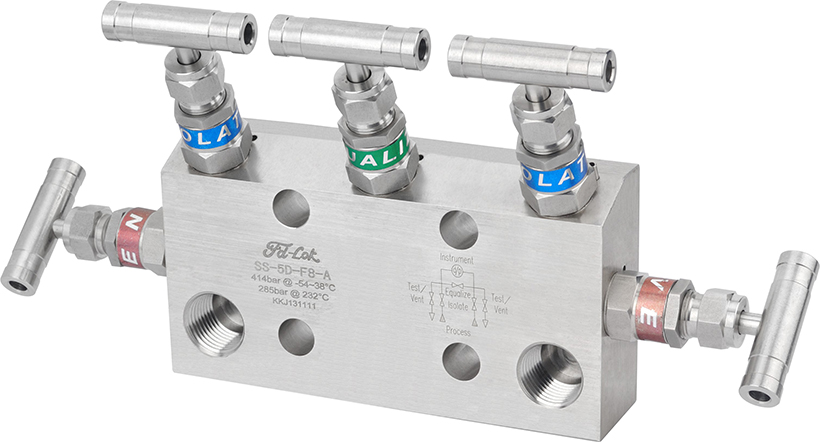

Блок состоит из монолитного корпуса с пятью вентилями игольчатого типа, каждый из которых выполняет определенную функцию:
-
Два запорных вентиля — для отсечения и подачи высокого и низкого давлений
-
Уравнительный вентиль — для выравнивания значений давления
-
Два дренажных вентиля — для сброса давления и опорожнения линии
Области применения
Широко используются в ответственных отраслях промышленности:
-
Нефтегазовая отрасль
-
Химические производства
-
Энергетика (ТЭС, ГРЭС, АЭС)
Материалы исполнения
В зависимости от условий эксплуатации блоки изготавливаются из:
-
Нержавеющая сталь AISI 316/316L — для коррозионно-активных сред
-
Латунь — для воды, воздуха и неагрессивных газов
-
Специальные сплавы (Monel, Hastelloy, Inconel) — для работы с морской водой и высокоагрессивными средами
Мы предлагаем профессиональный подбор и поставку пятивентильных клапанных блоков для ваших технологических задач.
