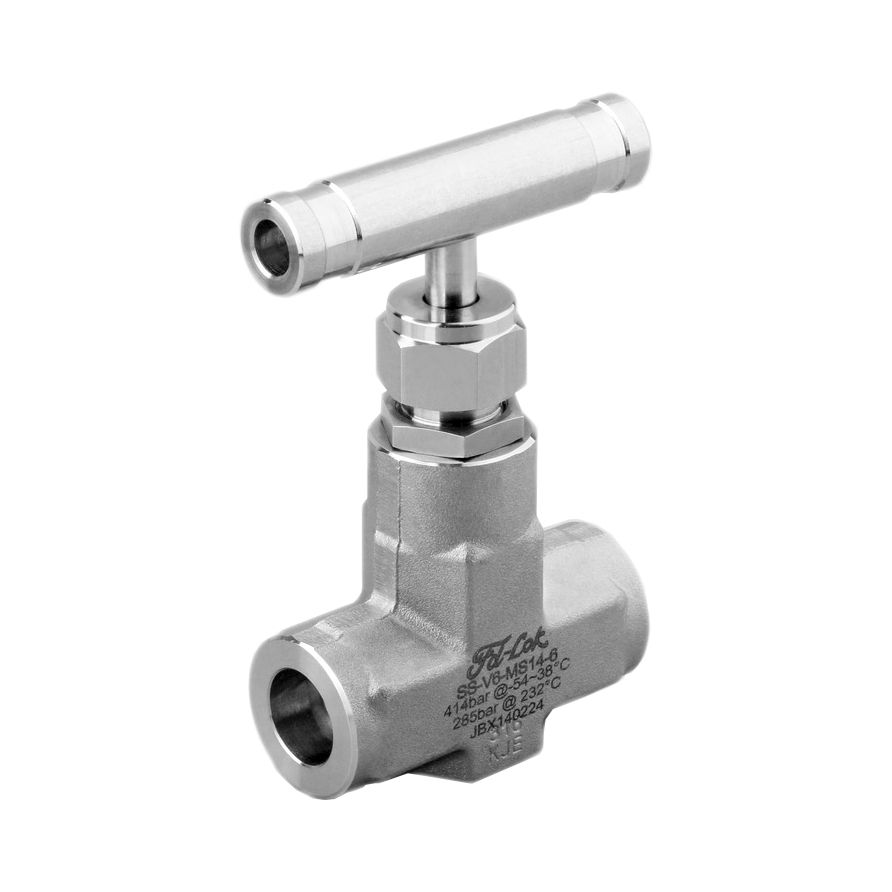

С целью минимизации износа седла, конструктивно предусмотрен не вращающийся наконечник иглы, совершающий только поступательное движение при запирании или регулировке потока среды.
Для повышения надежности предусмотрено крепление ручки двумя штифтами.
Технические характеристики
| Серия | V6 |
| Тип штока | V-образный |
| Материальное исполнение | нерж.сталь 316 |
| Код Материал | SS |
| Материал уплотнения | PTFE |
| № | Наименование | Материал корпуса клапана | |||
|---|---|---|---|---|---|
| 316 SS | F91 | F92 | Латунь | ||
| 1 | Ручка | Анодированный алюминий/Нержавеющая сталь/Черный пластик | |||
| 2 | Установочный винт | Никель-кадмиевая сталь | |||
| 3 | Уплотнительный болт | 321 SS/A276 | |||
| 4 | Верхний шток | 316SS/A276 | F91/A182 | F92/A182 | Латунь 360/В16 |
| 5 | Стопорная гайка | 316SS/B783 | |||
| 6 | Панельная гайка | 316SS/B783 | |||
| 7 | Уплотнение | 316 SS/A276 | F91/A182 | F92/A182 | Латунь 360/В16 |
| 8 | Уплотнитель | PTFE/PEEK/Графит | |||
| 9 | Уплотнительная шайба | 316SS/A276 | F91/A182 | F92/A182 | Латунь 360/В16 |
|
10a 10b 10c 10d |
Нижний шток |
Хромированный 316SS/A276 |
Хромированный F91/A182 |
Хромированный F92/A182 |
Хромированный 316SS/A276 |
| Опционально | |||||
| 11 | Корпус | 316SS/A182 | F91/A182 | F92/A182 | Латунь 377/В283 |
| Опора | Сварка стеллита опоры опционально | ||||
| Смазка | На основе дисульфита молибдена и силикона | ||||
Фильтр
SS-V6-S12-15 Игольчатый клапан серия V6 [Обжимной фитинг 3/4"] Cv-3,27(Ду-15 мм) Тип: Прямой; Матери
Доступно для заказа
Арт.: SS-V6-S12-15
SS-V6-S16-15 Игольчатый клапан серия V6 [Обжимной фитинг 1"] Cv-3,27(Ду-15 мм) Тип: Прямой; Материал
Доступно для заказа
Арт.: SS-V6-S16-15
SS-V6-SW16-17 Игольчатый клапан серия V6 [Под приварку враструб 1"] Cv-5,65(Ду-17 мм) Тип: Прямой; М
Доступно для заказа
Арт.: SS-V6-SW16-17
SS-V6-PS12-17 Игольчатый клапан серия V6 [Под приварку враструб 3/4"] Cv-5,65(Ду-17 мм) Тип: Прямой;
Доступно для заказа
Арт.: SS-V6-PS12-17
SS-V6-SW16-15 Игольчатый клапан серия V6 [Под приварку враструб 1"] Cv-3,27(Ду-15 мм) Тип: Прямой; М
Доступно для заказа
Арт.: SS-V6-SW16-15
SS-V6-MS28-15 Игольчатый клапан серия V6 [Под приварку враструб 28 мм] Cv-3,27(Ду-15 мм) Тип: Прямой
Доступно для заказа
Арт.: SS-V6-MS28-15
SS-V6-MS28-17 Игольчатый клапан серия V6 [Под приварку враструб 28 мм] Cv-5,65(Ду-17 мм) Тип: Прямой
Доступно для заказа
Арт.: SS-V6-MS28-17
Доступно для заказа
Арт.: SS-V6-F12-15
SS-V6-MS25-15 Игольчатый клапан серия V6 [Под приварку враструб 25 мм] Cv-3,27(Ду-15 мм) Тип: Прямой
Доступно для заказа
Арт.: SS-V6-MS25-15
SS-V6-SM25-15 Игольчатый клапан серия V6 [Обжимной фитинг 25 мм] Cv-3,27(Ду-15 мм) Тип: Прямой; Мате
Доступно для заказа
Арт.: SS-V6-SM25-15
SS-V6-F16-17 Игольчатый клапан серия V6 [Внутренняя резьба NPT 1"] Cv-5,65(Ду-17 мм) Тип: Прямой; Ма
Доступно для заказа
Арт.: SS-V6-F16-17
SS-V6-MS25-17 Игольчатый клапан серия V6 [Под приварку враструб 25 мм] Cv-5,65(Ду-17 мм) Тип: Прямой
Доступно для заказа
Арт.: SS-V6-MS25-17
SS-V6-SM22-15 Игольчатый клапан серия V6 [Обжимной фитинг 22 мм] Cv-3,27(Ду-15 мм) Тип: Прямой; Мате
Доступно для заказа
Арт.: SS-V6-SM22-15
SS-V6-SM20-15 Игольчатый клапан серия V6 [Обжимной фитинг 20 мм] Cv-3,27(Ду-15 мм) Тип: Прямой; Мате
Доступно для заказа
Арт.: SS-V6-SM20-15
SS-V6-MS16-10 Игольчатый клапан серия V6 [Под приварку враструб 16 мм] Cv-2,18(Ду-10 мм) Тип: Прямой
Доступно для заказа
Арт.: SS-V6-MS16-10
SS-V6-MS14-10 Игольчатый клапан серия V6 [Под приварку враструб 14 мм] Cv-2,18(Ду-10 мм) Тип: Прямой
Доступно для заказа
Арт.: SS-V6-MS14-10
SS-V6-SW12-10 Игольчатый клапан серия V6 [Под приварку враструб 3/4"] Cv-2,18(Ду-10 мм) Тип: Прямой;
Доступно для заказа
Арт.: SS-V6-SW12-10
SS-V6-MB16-10 Игольчатый клапан серия V6 [Под приварку встык 16 мм] Cv-2,18(Ду-10 мм) Тип: Прямой; М
Доступно для заказа
Арт.: SS-V6-MB16-10
SS-V6-SM14-6 Игольчатый клапан серия V6 [Обжимной фитинг 14 мм] Cv-0,85(Ду-6 мм) Тип: Прямой; Матери
Доступно для заказа
Арт.: SS-V6-SM14-6
Доступно для заказа
Арт.: SS-V6-MS16-6
SS-V6-MM22-6 Игольчатый клапан серия V6 [Внешняя резьба M22х1,5] Cv-0,85(Ду-6 мм) Тип: Прямой; Матер
Доступно для заказа
Арт.: SS-V6-MM22-6
SS-V6-SM16-10 Игольчатый клапан серия V6 [Обжимной фитинг 16 мм] Cv-2,18(Ду-10 мм) Тип: Прямой; Мате
Доступно для заказа
Арт.: SS-V6-SM16-10
SS-V6-SM25-10 Игольчатый клапан серия V6 [Обжимной фитинг 25 мм] Cv-2,18(Ду-10 мм) Тип: Прямой; Мате
Доступно для заказа
Арт.: SS-V6-SM25-10
SS-V6-F6-6 Игольчатый клапан серия V6 [Внутренняя резьба NPT 3/8"] Cv-0,85(Ду-6 мм) Тип: Прямой; Мат
Доступно для заказа
Арт.: SS-V6-F6-6
Доступно для заказа
Арт.: SS-V6-MS12-6
SS-V6-MB14-6 Игольчатый клапан серия V6 [Под приварку встык 14 мм] Cv-0,85(Ду-6 мм) Тип: Прямой; Мат
Доступно для заказа
Арт.: SS-V6-MB14-6
Доступно для заказа
Арт.: SS-V6-F12-10
SS-V6-SM20-10 Игольчатый клапан серия V6 [Обжимной фитинг 20 мм] Cv-2,18(Ду-10 мм) Тип: Прямой; Мате
Доступно для заказа
Арт.: SS-V6-SM20-10
SS-V6-M6-4 Игольчатый клапан серия V6 [Внешняя резьба NPT 3/8"] Cv-0,35(Ду-4 мм) Тип: Прямой; Матери
Доступно для заказа
Арт.: SS-V6-M6-4
SS-V6-F4-6 Игольчатый клапан серия V6 [Внутренняя резьба NPT 1/4"] Cv-0,85(Ду-6 мм) Тип: Прямой; Мат
Доступно для заказа
Арт.: SS-V6-F4-6
SS-V6-M12-10 Игольчатый клапан серия V6 [Внешняя резьба NPT 3/4"] Cv-2,18(Ду-10 мм) Тип: Прямой; Мат
Доступно для заказа
Арт.: SS-V6-M12-10
SS-V6-F4-4 Игольчатый клапан серия V6 [Внутренняя резьба NPT 1/4"] Cv-0,35(Ду-4 мм) Тип: Прямой; Мат
Доступно для заказа
Арт.: SS-V6-F4-4
SS-V6-SM6-4 Игольчатый клапан серия V6 [Обжимной фитинг 6 мм] Cv-0,35(Ду-4 мм) Тип: Прямой; Материал
Доступно для заказа
Арт.: SS-V6-SM6-4
SS-V6-F8-6 Игольчатый клапан серия V6 [Внутренняя резьба NPT 1/2"] Cv-0,85(Ду-6 мм) Тип: Прямой; Мат
Доступно для заказа
Арт.: SS-V6-F8-6
SS-V6-SW6-6 Игольчатый клапан серия V6 [Под приварку враструб 3/8"] Cv-0,85(Ду-6 мм) Тип: Прямой; Ма
Доступно для заказа
Арт.: SS-V6-SW6-6
SS-V6-MM20-6 Игольчатый клапан серия V6 [Внешняя резьба M20х1,5] Cv-0,85(Ду-6 мм) Тип: Прямой; Матер
Доступно для заказа
Арт.: SS-V6-MM20-6
Доступно для заказа
Арт.: SS-V6-F2-4
SS-V6-S4-4 Игольчатый клапан серия V6 [Обжимной фитинг 1/4"] Cv-0,35(Ду-4 мм) Тип: Прямой; Материал:
Доступно для заказа
Арт.: SS-V6-S4-4
SS-V6-SM8-4 Игольчатый клапан серия V6 [Обжимной фитинг 8 мм] Cv-0,35(Ду-4 мм) Тип: Прямой; Материал
Доступно для заказа
Арт.: SS-V6-SM8-4
Доступно для заказа
Арт.: SS-V6-MS14-6
SS-V6-M6-6 Игольчатый клапан серия V6 [Внешняя резьба NPT 3/8"] Cv-0,85(Ду-6 мм) Тип: Прямой; Матери
Доступно для заказа
Арт.: SS-V6-M6-6
SS-V6-SM14-10 Игольчатый клапан серия V6 [Обжимной фитинг 14 мм] Cv-2,18(Ду-10 мм) Тип: Прямой; Мате
Доступно для заказа
Арт.: SS-V6-SM14-10
SS-V6-SM18-10 Игольчатый клапан серия V6 [Обжимной фитинг 18 мм] Cv-2,18(Ду-10 мм) Тип: Прямой; Мате
Доступно для заказа
Арт.: SS-V6-SM18-10
SS-V6-MB14-10 Игольчатый клапан серия V6 [Под приварку встык 14 мм] Cv-2,18(Ду-10 мм) Тип: Прямой; М
Доступно для заказа
Арт.: SS-V6-MB14-10
SS-V6-S12-10 Игольчатый клапан серия V6 [Обжимной фитинг 3/4"] Cv-2,18(Ду-10 мм) Тип: Прямой; Матери
Доступно для заказа
Арт.: SS-V6-S12-10
SS-V6-MB16-6 Игольчатый клапан серия V6 [Под приварку встык 16 мм] Cv-0,85(Ду-6 мм) Тип: Прямой; Мат
Доступно для заказа
Арт.: SS-V6-MB16-6
SS-V6-F8-10 Игольчатый клапан серия V6 [Внутренняя резьба NPT 1/2"] Cv-2,18(Ду-10 мм) Тип: Прямой; М
Доступно для заказа
Арт.: SS-V6-F8-10
SS-V6-SM12-6 Игольчатый клапан серия V6 [Обжимной фитинг 12 мм] Cv-0,85(Ду-6 мм) Тип: Прямой; Матери
Доступно для заказа
Арт.: SS-V6-SM12-6
SS-V6-M8-10 Игольчатый клапан серия V6 [Внешняя резьба NPT 1/2"] Cv-2,18(Ду-10 мм) Тип: Прямой; Мате
Доступно для заказа
Арт.: SS-V6-M8-10
SS-V6-S6-6 Игольчатый клапан серия V6 [Обжимной фитинг 3/8"] Cv-0,85(Ду-6 мм) Тип: Прямой; Материал:
Доступно для заказа
Арт.: SS-V6-S6-6
