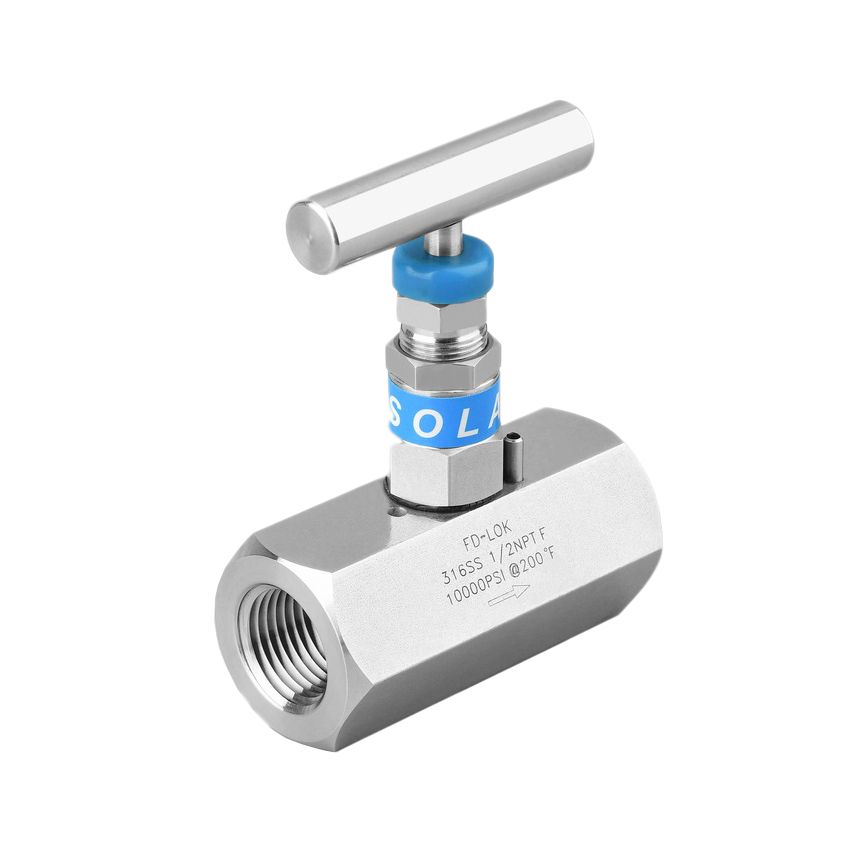

Клапан игольчатый серии V5 изготовлен из шестигранника. Резьба штока расположена выше сальникового уплотнения, что предотвращает воздействие агрессивных сред на резьбу. Конструкция запорной части полностью защищает сальниковый уплотнитель в отрытом состоянии.
Технические характеристики
| Серия игольчатого клапана | V5 |
| Тип штока | V-образный |
| Материал (наименование) | нерж.сталь 316 |
| Условный проход | 4 мм / 5 мм / 6 мм |
| Материал | SS |
| Вход арматуры (размер) | 1/4" / 3/8" / 8 мм / 1/2" / 12 мм / 14 мм / 3/4" / 16 мм |
| Давление (bar) | 414 / 415 / 416 |
| Выход арматуры (размер) | 1/2" / 3/4" |
| Материал уплотнения | PTFE / PEEK / Grafoil |
| Рукоядка | Нержавеющая сталь |
| Температура (max) | 232 / 315 / 649 |
| Вход арматуры (тип) | Female NPT / FD-LOK / Male NPT / Tube socket weld |
| Выход арматуры (тип) | Female NPT |
| Температура (min) | -54 |
| Схема потока клапана | Прямой |
| № | Наименование | Материалы корпуса клапана | ||||
|---|---|---|---|---|---|---|
| 316 SS | Alloy 400 | Alloy C-276 | Титан | Латунь | ||
| 1 | Ручка | Нержавеющая сталь/Анодированный алюминий/Черный пластик | ||||
| 2 | Установочный винт | Никель-кадмиевая сталь | ||||
| 3 | Пылезащитная крышка | Пластик | 4 | Уплотнение | 316SS/A276 | Латунь 360/B16 |
| 5 | Шток |
Хромированный 316 SS/A276 |
Alloy R-405/B164 | Alloy C-276/B574 |
t84.8373; Титан Gr4/B348 |
Хромированнный 316 SS/A276 |
| 6 | Стопорная гайка | 316 SS/B783 | Латунь 360/В16 | |||
| 7 | Крышка | 316SS/A479 | Alloy R-405/B164 | Alloy C-276/B574 | Титан Gr4/B348 | Латунь 360/В16 |
| 8 | Уплотнительная шайба | 316SS/A276 | ||||
| 9 | Уплотнитель | PTFE/PCTFE/PEEK/Grafoil | ||||
| 10 | Стопорный штифт | 304 SS/A276 | ||||
| 11 | Наконечник штока |
Хромированный 316SS/A276 |
Alloy R-405/B164 | Alloy C-276/B574 |
184.8373; титан Gr4/B348 |
Хромированный 316SS/A276 |
| Различные наконечники опционально | ||||||
| 12 | Корпус |
316SS/A479 316SS/A182 |
Alloy 400/В164 B127, B564 |
Alloy C-276/B564 |
Титан Gr4/B348 титан Gr4/B381 |
Латунь 360/В16 |
| Опора | Различные иглы опционально | |||||
| Смазка | На основе дисульфита молибдена и силикона | |||||
Фильтр
Доступно для заказа
Арт.: SS-V5-F4-4
Доступно для заказа
Арт.: SS-V5-S4-4
Доступно для заказа
Арт.: SS-V5-F6-4
Доступно для заказа
Арт.: SS-V5-S6-4
Доступно для заказа
Арт.: SS-V5-SM8-4
Доступно для заказа
Арт.: SS-V5-F8-4
Игольчатый клапан V5 [Внешняя резьба NPT 1/2"-Внутренняя резьба NPT 1/2"] Cv-0,35(4 мм) Материал: не
Доступно для заказа
Арт.: SS-V5-M8-F8-4
Доступно для заказа
Арт.: SS-V5-F6-5
Игольчатый клапан V5 [Внешняя резьба NPT 1/2"-Внутренняя резьба NPT 1/2"] Cv-0,73(5 мм) Материал: не
Доступно для заказа
Арт.: SS-V5-M8-F8-5
Доступно для заказа
Арт.: SS-V5-S8-5
Доступно для заказа
Арт.: SS-V5-SM12-5
Доступно для заказа
Арт.: SS-V5-SM14-5
Игольчатый клапан V5 [Дюймовое приварное соединение встык 1/2"] Cv-0,73(5 мм) Материал: нерж.сталь 3
Доступно для заказа
Арт.: SS-V5-SW8-5
Доступно для заказа
Арт.: SS-V5-F12-5
Игольчатый клапан V5 [Внешняя резьба NPT 3/4"-Внутренняя резьба NPT 3/4"] Cv-0,73(5 мм) Материал: не
Доступно для заказа
Арт.: SS-V5-M12-F12-5
Доступно для заказа
Арт.: SS-V5-F6-6
Игольчатый клапан V5 [Внешняя резьба NPT 1/2"-Внутренняя резьба NPT 1/2"] Cv-0,85(6 мм) Материал: не
Доступно для заказа
Арт.: SS-V5-M8-F8-6
Доступно для заказа
Арт.: SS-V5-F12-6
Игольчатый клапан V5 [Внешняя резьба NPT 3/4"-Внутренняя резьба NPT 3/4"] Cv-0,85(6 мм) Материал: не
Доступно для заказа
Арт.: SS-V5-M12-F12-6
Доступно для заказа
Арт.: SS-V5-S12-6
Доступно для заказа
Арт.: SS-V5-SM14-6
Доступно для заказа
Арт.: SS-V5-SM16-6
Игольчатый клапан V5 [Дюймовое приварное соединение встык 3/4"] Cv-0,85(6 мм) Материал: нерж.сталь 3
Доступно для заказа
Арт.: SS-V5-SW12-6
Доступно для заказа
Арт.: SS-V5-F4-4-P
Доступно для заказа
Арт.: SS-V5-S4-4-P
Доступно для заказа
Арт.: SS-V5-F6-4-P
Доступно для заказа
Арт.: SS-V5-S6-4-P
Доступно для заказа
Арт.: SS-V5-SM8-4-P
Доступно для заказа
Арт.: SS-V5-F8-4-P
Игольчатый клапан V5 [Внешняя резьба NPT 1/2"-Внутренняя резьба NPT 1/2"] Cv-0,35(4 мм) Материал: не
Доступно для заказа
Арт.: SS-V5-M8-F8-4-P
Доступно для заказа
Арт.: SS-V5-F6-5-P
Игольчатый клапан V5 [Внешняя резьба NPT 1/2"-Внутренняя резьба NPT 1/2"] Cv-0,73(5 мм) Материал: не
Доступно для заказа
Арт.: SS-V5-M8-F8-5-P
Доступно для заказа
Арт.: SS-V5-S8-5-P
Доступно для заказа
Арт.: SS-V5-SM12-5-P
Доступно для заказа
Арт.: SS-V5-SM14-5-P
Игольчатый клапан V5 [Дюймовое приварное соединение встык 1/2"] Cv-0,73(5 мм) Материал: нерж.сталь 3
Доступно для заказа
Арт.: SS-V5-SW8-5-P
Доступно для заказа
Арт.: SS-V5-F12-5-P
Игольчатый клапан V5 [Внешняя резьба NPT 3/4"-Внутренняя резьба NPT 3/4"] Cv-0,73(5 мм) Материал: не
Доступно для заказа
Арт.: SS-V5-M12-F12-5-P
Доступно для заказа
Арт.: SS-V5-F6-6-P
Игольчатый клапан V5 [Внешняя резьба NPT 1/2"-Внутренняя резьба NPT 1/2"] Cv-0,85(6 мм) Материал: не
Доступно для заказа
Арт.: SS-V5-M8-F8-6-P
Доступно для заказа
Арт.: SS-V5-F12-6-P
Игольчатый клапан V5 [Внешняя резьба NPT 3/4"-Внутренняя резьба NPT 3/4"] Cv-0,85(6 мм) Материал: не
Доступно для заказа
Арт.: SS-V5-M12-F12-6-P
Доступно для заказа
Арт.: SS-V5-S12-6-P
Доступно для заказа
Арт.: SS-V5-SM14-6-P
Доступно для заказа
Арт.: SS-V5-SM16-6-P
Игольчатый клапан V5 [Дюймовое приварное соединение встык 3/4"] Cv-0,85(6 мм) Материал: нерж.сталь 3
Доступно для заказа
Арт.: SS-V5-SW12-6-P
Доступно для заказа
Арт.: SS-V5-F4-4-G
Доступно для заказа
Арт.: SS-V5-S4-4-G
Доступно для заказа
Арт.: SS-V5-F6-4-G
Доступно для заказа
Арт.: SS-V5-S6-4-G
