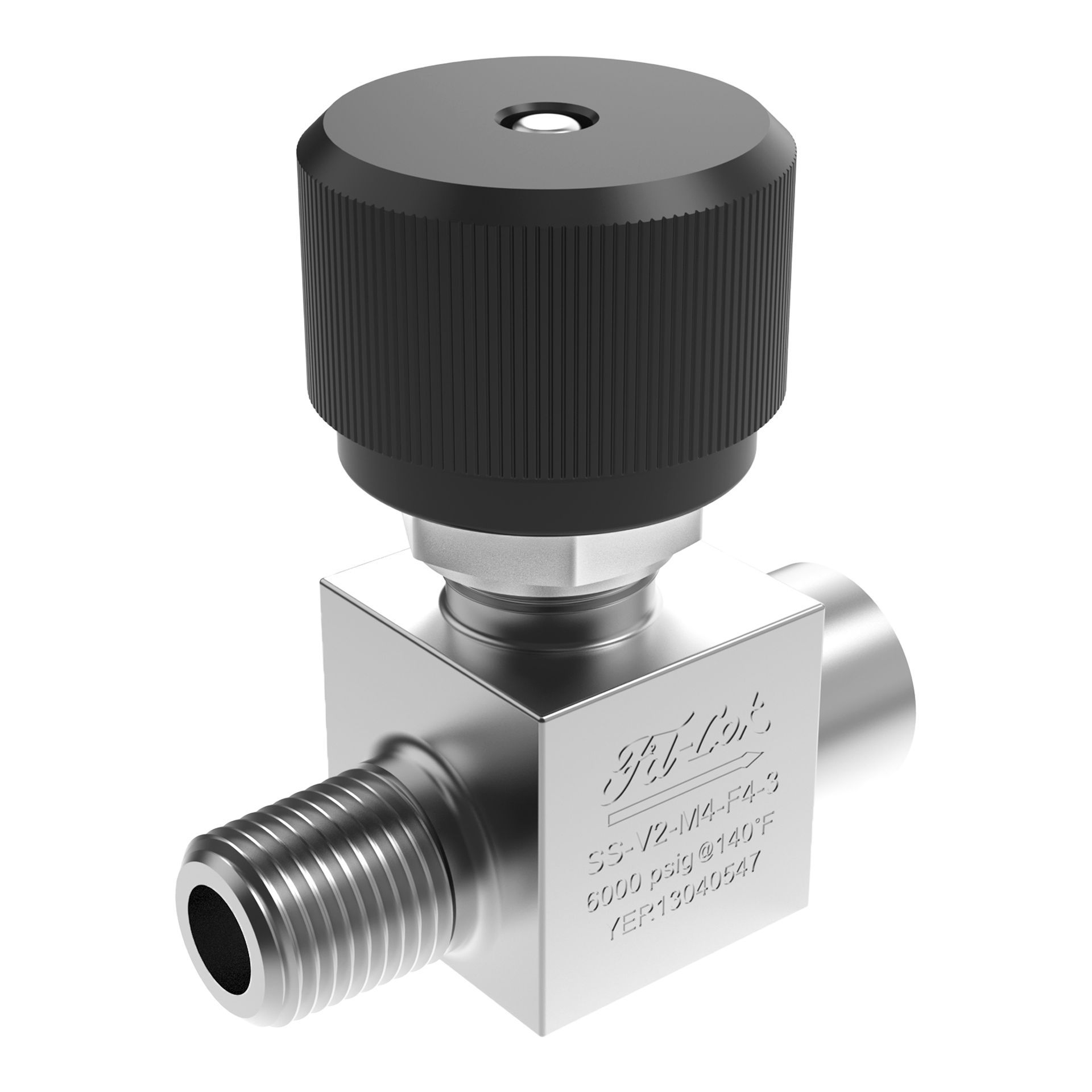

Клапан игольчатый серии V2 имеет компактное исполнение с корпусом, изготовленным из калиброванного квадрата. Конструкция ручки привода защищает от попадания грязи на шток. Для заказа доступна игла с не вращающимся и регулирующим наконечником.
Технические характеристики
| Серия игольчатого клапана | V2 |
| Тип штока | V-образный |
| Материал (наименование) | нерж.сталь 316 |
| Условный проход | 2 мм / 3,2 мм / 6,4 мм |
| Материал | SS |
| Вход арматуры (размер) | 1/4" / 6 мм / 8 мм / 3/8" / 1/2" / 12 мм / 14 мм |
| Давление (bar) | 414 |
| Выход арматуры (размер) | 1/4" / 3/8" |
| Материал уплотнения | PEEK / PTFE |
| Рукоядка | Черный пластик |
| Температура (max) | 315 / 232 |
| Вход арматуры (тип) | Female NPT / Male NPT / Female BSPT / FD-LOK |
| Выход арматуры (тип) | Male NPT / Female NPT |
| Температура (min) | -54 |
| Схема потока клапана | Угловой / Прямой |
| № | Наименование | Материалы корпуса клапана | |||
|---|---|---|---|---|---|
| 316 SS | Латунь | Сталь | Alloy 400 | ||
| 1 | Ручка | Анодированный алюминий/Нержавеющая сталь/Черный пластик | |||
| 2 | Установочный винт | Никель-кадмиевая сталь | |||
| 3 | Зажимная гайка | 316 SS/A276 | Латунь 360/B16 | 12L14/A108 | Alloy R-405/B164 |
| 4 | Уплотнение | 304 SS/A276 | |||
| 5 | Сальниковые пружины | S17700/A693 | |||
| 6 | Сальник | 304 SS/A276 | |||
| 7 | Верхний уплотнитель | PTFE/PCTFE/PEEK | |||
| 8 | Нижний уплотнитель | ||||
| 9 | Нижнее уплотнение | 316 SSA276 | Alloy 400/B127 | ||
| 10 | Шток |
Хромированный 316 SS/A276 |
Alloy R-405//B164 | ||
| 12 | Корпус | 316SS/A479 |
Латунь 360/В16 |
Хромированный 11L17/A108 |
Alloy 400/B564 |
| Смазка | На основе дисульфита молибдена и силикона | ||||
Фильтр
Доступно для заказа
Арт.: SS-V2-A-F4-2-P
Доступно для заказа
Арт.: SS-V2-A-M4-2-P
Игольчатый клапан V2 [Внутренняя резьба NPT 1/4"-Внешняя резьба NPT 1/4"] Cv:0,09(2 мм) Материал: не
Доступно для заказа
Арт.: SS-V2-A-F4-M4-2-P
Доступно для заказа
Арт.: SS-V2-A-FR4-2-P
Доступно для заказа
Арт.: SS-V2-A-F4-3-P
Доступно для заказа
Арт.: SS-V2-A-M4-3-P
Доступно для заказа
Арт.: SS-V2-A-M4-F4-3-P
Доступно для заказа
Арт.: SS-V2-A-S4-3-P
Доступно для заказа
Арт.: SS-V2-A-SM6-3-P
Доступно для заказа
Арт.: SS-V2-A-SM8-3-P
Доступно для заказа
Арт.: SS-V2-A-F6-6-P
Доступно для заказа
Арт.: SS-V2-A-M6-6-P
Доступно для заказа
Арт.: SS-V2-A-F6-M6-6-P
Доступно для заказа
Арт.: SS-V2-A-S6-6-P
Доступно для заказа
Арт.: SS-V2-A-S8-6-P
Доступно для заказа
Арт.: SS-V2-A-M8-6-P
Доступно для заказа
Арт.: SS-V2-A-FR8-6-P
Доступно для заказа
Арт.: SS-V2-A-SM12-6-P
Доступно для заказа
Арт.: SS-V2-A-SM14-6-P
Доступно для заказа
Арт.: SS-V2-F4-2
Доступно для заказа
Арт.: SS-V2-M4-2
Игольчатый клапан V2 [Внутренняя резьба NPT 1/4"-Внешняя резьба NPT 1/4"] Cv:0,09(2 мм) Материал: не
Доступно для заказа
Арт.: SS-V2-F4-M4-2
Доступно для заказа
Арт.: SS-V2-FR4-2
Доступно для заказа
Арт.: SS-V2-F4-3
Доступно для заказа
Арт.: SS-V2-M4-3
Доступно для заказа
Арт.: SS-V2-M4-F4-3
Доступно для заказа
Арт.: SS-V2-S4-3
Доступно для заказа
Арт.: SS-V2-SM6-3
Доступно для заказа
Арт.: SS-V2-SM8-3
Доступно для заказа
Арт.: SS-V2-F6-6
Доступно для заказа
Арт.: SS-V2-M6-6
Доступно для заказа
Арт.: SS-V2-F6-M6-6
Доступно для заказа
Арт.: SS-V2-S6-6
Доступно для заказа
Арт.: SS-V2-F8-6
Доступно для заказа
Арт.: SS-V2-M8-6
Доступно для заказа
Арт.: SS-V2-FR8-6
Доступно для заказа
Арт.: SS-V2-S8-6
Доступно для заказа
Арт.: SS-V2-SM12-6
Доступно для заказа
Арт.: SS-V2-SM14-6
Доступно для заказа
Арт.: SS-V2-F4-2-P
Доступно для заказа
Арт.: SS-V2-M4-2-P
Игольчатый клапан V2 [Внутренняя резьба NPT 1/4"-Внешняя резьба NPT 1/4"] Cv:0,09(2 мм) Материал: не
Доступно для заказа
Арт.: SS-V2-F4-M4-2-P
Доступно для заказа
Арт.: SS-V2-FR4-2-P
Доступно для заказа
Арт.: SS-V2-F4-3-P
Доступно для заказа
Арт.: SS-V2-M4-3-P
Доступно для заказа
Арт.: SS-V2-M4-F4-3-P
Доступно для заказа
Арт.: SS-V2-S4-3-P
Доступно для заказа
Арт.: SS-V2-SM6-3-P
Доступно для заказа
Арт.: SS-V2-SM8-3-P
Доступно для заказа
Арт.: SS-V2-F6-6-P
