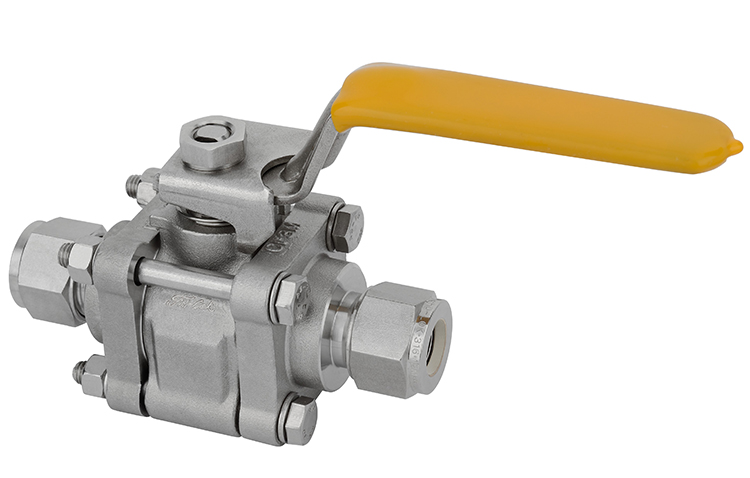

Конструкция седла серии В5 предусматривает компенсацию износа. Конструкция корпуса допускает демонтаж и обслуживание запорного узла без демонтажа крана из системы. Серия В5 предусматривает пожаробезопасное исполнение, пропарку (высокотемпературную) а также крепления на панель. Допускается установка пневматического или электрического привода.
Технические характеристики
| Серия | B5 |
| Материальное исполнение | нерж.сталь 316 |
| Код Материал | SS |
| № | Наименование | Материалы корпуса клапана | |||
|---|---|---|---|---|---|
| Класс материала/Спецификация ASTM | |||||
| 1 | Корпус |
CF8M/A351 F316/A182 |
CF8M/A351 F304/A182 |
CF8/A351 F316L/A182 |
CF3/A351 F304L/A182 |
| 2 | Седло | PTFE/D1710 | |||
| 3 | Шаровая | 316SS/A276 | |||
| 4 | Пружина с конусным диском | Упрочненная сталь 316 SS/A240 | |||
| 5 | Подшипник штока | РЕЕК (полиэфирэфиркетон) | |||
| 6 | Нижний материал корпуса | Армированный PTFE | |||
| 7 | Верхний материал корпуса | Армированный PTFE | |||
| 8 | Болт крепления корпуса | Gr. В8М/А193 | |||
| 9 | Пружина штока | Упрочненная сталь 316 SS/A240 | |||
| 10 | Шток | 316SSZA479 | |||
| 11 | Пружина штока | Упрочненная сталь 316 SS/A240 | |||
| 12 | Штоковая гайка | Gr. 8М/А194 | |||
| 13 | Муфта рукоятки | Винил | |||
| 14 | Рукоятка | 304 SS/A240 | |||
| 15 | Стопорная шайба | 304 SS/A240 | |||
| 16 | Гайка штока | Gr. 8М/А194 | |||
| 17 | Пружина для заземления | 302 SS/A313 | |||
| 18 | Сальник | PTFE-покрытие 316 SS/B783 | |||
| 19 | Защита при упаковке | РЕЕК (полиэфирэфиркетон) | |||
| 20 | Уплотнитель фланца | Fluorocarbon FKM | |||
| 21 | Опорное кольцо | 316SS/A240 | |||
| 22 | Фланец |
CF8M/A351 F316/A182 |
CF8M/A351 F304/A182 |
CF8/A351 F316L/A182 |
CF3/A351 F304L/A182 |
| 23 | Гайка для крепления корпуса | Gr.8M/A194 | |||
| Смазка | Силиконовая основа и РТТЕ-основа | ||||
Фильтр
SS-B5-F4-07 Шаровой кран серия B5 [Внутренняя резьба NPT 1/4"] Cv-3,8(Ду-7,1 мм) Тип: 2-ходовой; Мат
Доступно для заказа
Арт.: SS-B5-F4-07
SS-B5-PB16-22 Шаровой кран серия B5 [Под приварку встык 1"] Cv-40(Ду-22,2 мм) Тип: 2-ходовой; Матери
Доступно для заказа
Арт.: SS-B5-PB16-22
SS-B5-SM12-10 Шаровой кран серия B5 [Обжимной фитинг 12 мм] Cv-7,5(Ду-9,5 мм) Тип: 2-ходовой; Матери
Доступно для заказа
Арт.: SS-B5-SM12-10
Доступно для заказа
Арт.: SS-B5-F8-P13
SS-B5-MS6-05 Шаровой кран серия B5 [Под приварку враструб 3/8"] Cv-1,2(Ду-4,8 мм) Тип: 2-ходовой; Ма
Доступно для заказа
Арт.: SS-B5-MS6-05
SS-B5-FR16-22 Шаровой кран серия B5 [Внутренняя резьба BSPT 1"] Cv-38(Ду-22,2 мм) Тип: 2-ходовой; Ма
Доступно для заказа
Арт.: SS-B5-FR16-22
Доступно для заказа
Арт.: SS-B5-S16-22
SS-B5-F2-07 Шаровой кран серия B5 [Внутренняя резьба NPT 1/8"] Cv-3,8(Ду-7,1 мм) Тип: 2-ходовой; Мат
Доступно для заказа
Арт.: SS-B5-F2-07
SS-B5-PB32-38 Шаровой кран серия B5 [Под приварку встык 2"] Cv-130(Ду-38,1 мм) Тип: 2-ходовой; Матер
Доступно для заказа
Арт.: SS-B5-PB32-38
SS-B5-S4-05 Шаровой кран серия B5 [Обжимной фитинг 1/4"] Cv-1,2(Ду-4,8 мм) Тип: 2-ходовой; Материал:
Доступно для заказа
Арт.: SS-B5-S4-05
SS-B5-SM16-13 Шаровой кран серия B5 [Обжимной фитинг 16 мм] Cv-13,6(Ду-13,1 мм) Тип: 2-ходовой; Мате
Доступно для заказа
Арт.: SS-B5-SM16-13
SS-B5-PS24-32 Шаровой кран серия B5 [Под приварку враструб 1 1/2"] Cv-100(Ду-31,8 мм) Тип: 2-ходовой
Доступно для заказа
Арт.: SS-B5-PS24-32
SS-B5-SM18-13 Шаровой кран серия B5 [Обжимной фитинг 18 мм] Cv-13,6(Ду-13,1 мм) Тип: 2-ходовой; Мате
Доступно для заказа
Арт.: SS-B5-SM18-13
SS-B5-SW20-29 Шаровой кран серия B5 [Под приварку враструб 1 1/4"] Cv-80(Ду-28,6 мм) Тип: 2-ходовой;
Доступно для заказа
Арт.: SS-B5-SW20-29
SS-B5-FR4-07 Шаровой кран серия B5 [Внутренняя резьба BSPT 1/4"] Cv-3,8(Ду-7,1 мм) Тип: 2-ходовой; М
Доступно для заказа
Арт.: SS-B5-FR4-07
SS-B5-FG2-07 Шаровой кран серия B5 [Внутренняя резьба BSPP 1/8"] Cv-3,8(Ду-7,1 мм) Тип: 2-ходовой; М
Доступно для заказа
Арт.: SS-B5-FG2-07
SS-B5-PS20-32 Шаровой кран серия B5 [Под приварку враструб 1 1/4"] Cv-90(Ду-31,8 мм) Тип: 2-ходовой;
Доступно для заказа
Арт.: SS-B5-PS20-32
SS-B5-PB24-32 Шаровой кран серия B5 [Под приварку встык 1 1/2"] Cv-100(Ду-31,8 мм) Тип: 2-ходовой; М
Доступно для заказа
Арт.: SS-B5-PB24-32
SS-B5-F8-13 Шаровой кран серия B5 [Внутренняя резьба NPT 1/2"] Cv-12(Ду-13,1 мм) Тип: 2-ходовой; Мат
Доступно для заказа
Арт.: SS-B5-F8-13
SS-B5-SW24-32 Шаровой кран серия B5 [Под приварку враструб 1 1/2"] Cv-100(Ду-31,8 мм) Тип: 2-ходовой
Доступно для заказа
Арт.: SS-B5-SW24-32
SS-B5-S12-13 Шаровой кран серия B5 [Обжимной фитинг 3/4"] Cv-13,6(Ду-13,1 мм) Тип: 2-ходовой; Матери
Доступно для заказа
Арт.: SS-B5-S12-13
SS-B5-SW12-13 Шаровой кран серия B5 [Под приварку враструб 3/4"] Cv-13,6(Ду-13,1 мм) Тип: 2-ходовой;
Доступно для заказа
Арт.: SS-B5-SW12-13
SS-B5-SM10-07 Шаровой кран серия B5 [Обжимной фитинг 10 мм] Cv-3,8(Ду-7,1 мм) Тип: 2-ходовой; Матери
Доступно для заказа
Арт.: SS-B5-SM10-07
SS-B5-PB12-13 Шаровой кран серия B5 [Под приварку встык 3/4"] Cv-13,6(Ду-13,1 мм) Тип: 2-ходовой; Ма
Доступно для заказа
Арт.: SS-B5-PB12-13
Доступно для заказа
Арт.: SS-B5-FG12-22
SS-B5-SM6-05 Шаровой кран серия B5 [Обжимной фитинг 6 мм] Cv-1,2(Ду-4,8 мм) Тип: 2-ходовой; Материал
Доступно для заказа
Арт.: SS-B5-SM6-05
SS-B5-F12-22 Шаровой кран серия B5 [Внутренняя резьба NPT 3/4"] Cv-31(Ду-22,2 мм) Тип: 2-ходовой; Ма
Доступно для заказа
Арт.: SS-B5-F12-22
SS-B5-FG6-13 Шаровой кран серия B5 [Внутренняя резьба BSPP 3/8"] Cv-12(Ду-13,1 мм) Тип: 2-ходовой; М
Доступно для заказа
Арт.: SS-B5-FG6-13
SS-B5-FG8-13 Шаровой кран серия B5 [Внутренняя резьба BSPP 1/2"] Cv-12(Ду-13,1 мм) Тип: 2-ходовой; М
Доступно для заказа
Арт.: SS-B5-FG8-13
SS-B5-F16-22 Шаровой кран серия B5 [Внутренняя резьба NPT 1"] Cv-38(Ду-22,2 мм) Тип: 2-ходовой; Мате
Доступно для заказа
Арт.: SS-B5-F16-22
SS-B5-F24-32 Шаровой кран серия B5 [Внутренняя резьба NPT 1 1/2"] Cv-100(Ду-31,8 мм) Тип: 2-ходовой;
Доступно для заказа
Арт.: SS-B5-F24-32
SS-B5-SW6-07 Шаровой кран серия B5 [Под приварку враструб 3/8"] Cv-3,8(Ду-7,1 мм) Тип: 2-ходовой; Ма
Доступно для заказа
Арт.: SS-B5-SW6-07
SS-B5-F20-32 Шаровой кран серия B5 [Внутренняя резьба NPT 1 1/4"] Cv-100(Ду-31,8 мм) Тип: 2-ходовой;
Доступно для заказа
Арт.: SS-B5-F20-32
SS-B5-FR8-13 Шаровой кран серия B5 [Внутренняя резьба BSPT 1/2"] Cv-12(Ду-13,1 мм) Тип: 2-ходовой; М
Доступно для заказа
Арт.: SS-B5-FR8-13
SS-B5-FG16-22 Шаровой кран серия B5 [Внутренняя резьба BSPP 1"] Cv-38(Ду-22,2 мм) Тип: 2-ходовой; Ма
Доступно для заказа
Арт.: SS-B5-FG16-22
SS-B5-FR2-07 Шаровой кран серия B5 [Внутренняя резьба BSPT 1/8"] Cv-3,8(Ду-7,1 мм) Тип: 2-ходовой; М
Доступно для заказа
Арт.: SS-B5-FR2-07
SS-B5-S20-22 Шаровой кран серия B5 [Обжимной фитинг 1 1/4"] Cv-40(Ду-22,2 мм) Тип: 2-ходовой; Матери
Доступно для заказа
Арт.: SS-B5-S20-22
SS-B5-FR32-38 Шаровой кран серия B5 [Внутренняя резьба BSPT 2"] Cv-130(Ду-38,1 мм) Тип: 2-ходовой; М
Доступно для заказа
Арт.: SS-B5-FR32-38
SS-B5-PB20-29 Шаровой кран серия B5 [Под приварку встык 1 1/4"] Cv-80(Ду-28,6 мм) Тип: 2-ходовой; Ма
Доступно для заказа
Арт.: SS-B5-PB20-29
SS-B5-PS32-38 Шаровой кран серия B5 [Под приварку враструб 2"] Cv-130(Ду-38,1 мм) Тип: 2-ходовой; Ма
Доступно для заказа
Арт.: SS-B5-PS32-38
SS-B5-FG4-07 Шаровой кран серия B5 [Внутренняя резьба BSPP 1/4"] Cv-3,8(Ду-7,1 мм) Тип: 2-ходовой; М
Доступно для заказа
Арт.: SS-B5-FG4-07
SS-B5-SW16-22 Шаровой кран серия B5 [Под приварку враструб 1"] Cv-40(Ду-22,2 мм) Тип: 2-ходовой; Мат
Доступно для заказа
Арт.: SS-B5-SW16-22
SS-B5-PB6-07 Шаровой кран серия B5 [Под приварку встык 3/8"] Cv-3,8(Ду-7,1 мм) Тип: 2-ходовой; Матер
Доступно для заказа
Арт.: SS-B5-PB6-07
SS-B5-PB12-22 Шаровой кран серия B5 [Под приварку встык 3/4"] Cv-36(Ду-22,2 мм) Тип: 2-ходовой; Мате
Доступно для заказа
Арт.: SS-B5-PB12-22
SS-B5-PS16-22 Шаровой кран серия B5 [Под приварку враструб 1"] Cv-42(Ду-22,2 мм) Тип: 2-ходовой; Мат
Доступно для заказа
Арт.: SS-B5-PS16-22
Доступно для заказа
Арт.: SS-B5-FR12-22
SS-B5-SM28-22 Шаровой кран серия B5 [Обжимной фитинг 28 мм] Cv-40(Ду-22,2 мм) Тип: 2-ходовой; Матери
Доступно для заказа
Арт.: SS-B5-SM28-22
SS-B5-S8-10 Шаровой кран серия B5 [Обжимной фитинг 1/2"] Cv-7,5(Ду-10,3 мм) Тип: 2-ходовой; Материал
Доступно для заказа
Арт.: SS-B5-S8-10
SS-B5-PB8-13 Шаровой кран серия B5 [Под приварку встык 1/2"] Cv-15(Ду-13,1 мм) Тип: 2-ходовой; Матер
Доступно для заказа
Арт.: SS-B5-PB8-13
SS-B5-SM8-05 Шаровой кран серия B5 [Обжимной фитинг 8 мм] Cv-1,2(Ду-4,8 мм) Тип: 2-ходовой; Материал
Доступно для заказа
Арт.: SS-B5-SM8-05
Показать еще
