Технические характеристики
| Серия | 2D / 2R |
| Материальное исполнение | Нержавеющая сталь 316 / Нержавеющая сталь 316L |
| Код Материал | SS / 6L |
| Материал уплотнения | 1771 |

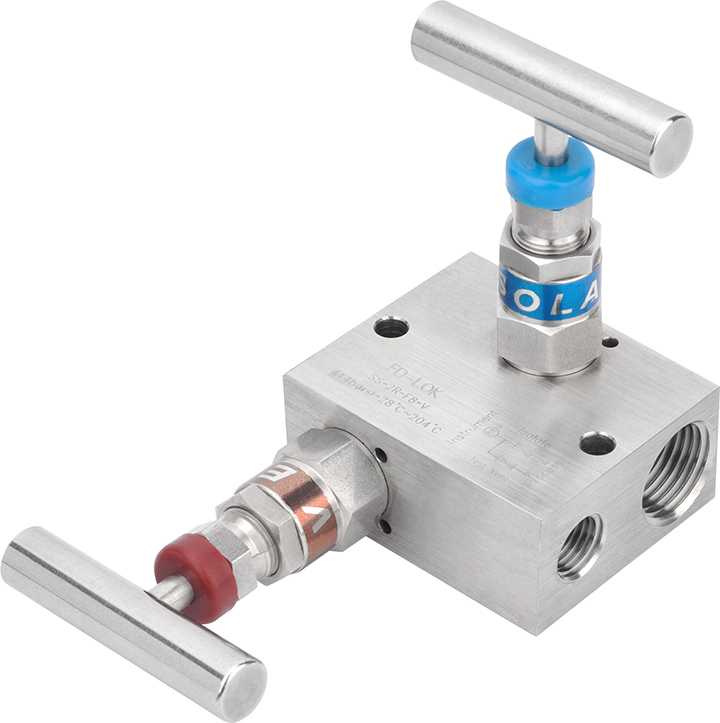

Устройство двухвентильного клапанного блока
Конструктивно он состоит из двух запорных вентилей (клапанов). Его ключевая функция – управление потоками рабочей среды (пара, газа, жидкости, в том числе агрессивных) для обеспечения безопасности операций с подключенным прибором. С помощью двухвентильного блока можно выполнить следующие операции:
-
Полное отсечение прибора КИП от технологического потока и давления в линии.
-
Контролируемый дренаж (сброс) давления из полости между вентилями перед демонтажем прибора.
Критически важное преимущество — двухвентильный клапанный блок позволяет безопасно проводить обслуживание, поверку или замену прибора КИП без остановки основного технологического процесса и без выпуска рабочей среды в окружающее пространство.
Где используется
Оборудование находит широкое применение в различных отраслях промышленности:
-
Нефтегазовая. Подключение манометров, дифманометров, датчиков давления на установках добычи, транспорта и переработки.
-
Химическая. Работа с КИП, контактирующими с агрессивными кислотными и щелочными средами.
-
Энергетика. Мониторинг параметров теплоносителей (вода, пар) на ТЭЦ, АЭС, котельных.
-
Машиностроение и металлургия. Использование с измерительным оборудованием на гидравлических и пневматических линиях, работающих с жидкостями и парами высоких температур и давлений.
-
Судостроение и ЖКХ. Регулирование и контроль давления в паропроводах, газопроводах и трубопроводах жидкостей (в системах отопления, водоснабжения, судовых установках).
Материалы корпусных деталей клапанных блоков подбираются исходя из условий эксплуатации:
-
Нержавеющая сталь (AISI 316, 316L, 304). Наиболее распространенный выбор благодаря высокой коррозионной стойкости при работе с агрессивными средами.
-
Углеродистая сталь (20, 09Г2С и др.). Применяется исключительно для неагрессивных жидкостей и газов как наиболее экономичное решение.
-
Латунь/бронза. Оптимальны для клапанных блоков в системах газо- и водоснабжения, работающих при низких давлениях.
-
Специальные сплавы (monel, hastelloy, inconel). Используются в химической промышленности и морской среде при работе с особо агрессивными средами.
Материалы уплотнений также критически важны и выбираются в зависимости от рабочей температуры и среды: фторопласт (PTFE), графит, фторкаучук (Viton), EPDM и другие.
Принцип работы двухвентильного клапанного блока
-
Открытие основного вентиля. Обеспечивает подачу технологической среды и давления на прибор КИП для измерения.
-
Отсечка прибора. Закрытие основного вентиля изолирует прибор от давления в линии.
-
Сброс давления. Открытие дренажного (спускного) вентиля сбрасывает остаточное давление из полости между закрытым основным вентилем и прибором.
-
Безопасное обслуживание/демонтаж. После сброса давления прибор КИП может быть безопасно обслужен, проверен или демонтирован.
Эксперты нашей компании помогут оптимально подобрать двухвентильный клапанный блок, полностью соответствующий требованиям вашего технологического процесса. Мы предлагаем блоки, рассчитанные на работу в широком диапазоне температур и при высоких рабочих давлениях.
