Трехклапанные блоки обеспечивают безопасность метрологических систем. Если на измерительный прибор поступит давление, значительно превышающее его предел измерения, это приведет к мгновенному выходу из строя дорогостоящего оборудования. Что влечет необходимость его замены и возможную остановку технологического процесса, а значит — значительные финансовые потери. Именно для предотвращения таких ситуаций разработаны клапанные блоки. Их основная задача – подключение и защита приборов измерения и контроля. В зависимости от конструкции их функции могут отличаться.
Трехвентильные клапанные блоки используются для подключения средств измерения в технологических процессах с широким температурным диапазоном от -54 ℃ до +232 ℃. При этом давление в системе может достигать 414 бар, а рабочими средами могут быть как жидкости, так и газы.
Мы поставляем трехвентильные клапанные блоки, изготовленные из нержавеющей стали высокого качества.Они обеспечивают надежную защиту и точность измерений в самых жестких условиях эксплуатации. Приобретая их у нас, вы получаете высококачественное оборудование, соответствующее строгим стандартам.
Технические характеристики
| Серия | 3D / 3R |
| Материальное исполнение | Нержавеющая сталь 316 |
| Код Материал | SS |

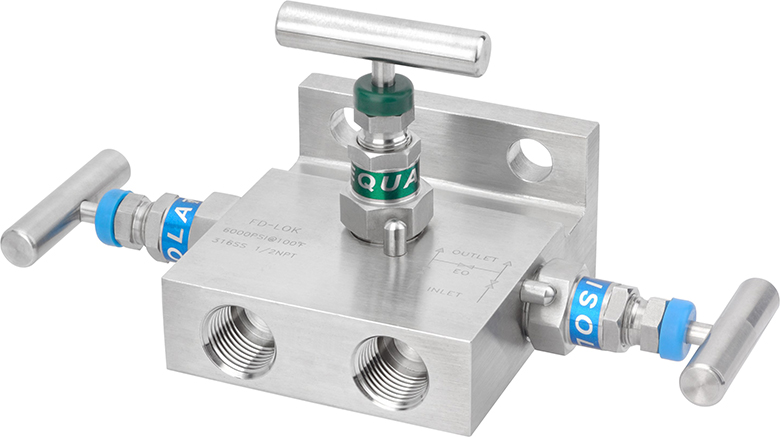

Трехвентильные клапанные блоки — это важные компоненты систем контроля и измерения, которые устанавливаются непосредственно перед приборами КИП (преобразователями дифференциального давления, манометрами и др.). Их основное назначение — обеспечить безопасное и удобное управление потоками сред, поступающих на чувствительные элементы приборов.
Клапанный блок предоставляет оператору следующие ключевые возможности:
-
Безопасное подключение и отключение прибора от технологического процесса под давлением.
-
Калибровку, поверку и техническое обслуживание КИП без их демонтажа и остановки процесса.
-
Уравнивание давления на входе в измерительный прибор для его нулевой калибровки или безопасного снятия.
-
Защиту чувствительных элементов приборов от гидроударов и избыточных перегрузок.
Конструкция и принцип действия:
Конструктивно трехвентильный блок представляет собой монолитный корпус (чаще всего из нержавеющей стали) с системой внутренних каналов и тремя запорными органами:
-
Два запорных вентиля (игольчатого типа) для плавного перекрытия потоков высокого и низкого давления.
-
Один уравнительный вентиль для соединения этих полостей и сброса перепада.
Принцип работы основан на двух основных режимах:
-
Режим измерения: Два запорных вентиля открыты, уравнительный закрыт. Прибор фиксирует разницу между высоким и низким давлением.
-
Режим уравнивания/отключения: Запорные вентили закрыты, уравнительный открыт. Давление на входе прибора выравнивается, что позволяет безопасно его отключить.
Области применения:
Блоки критически важны в отраслях, где требуется точное и безопасное измерение перепада давления:
-
Нефтегазовая промышленность: На узлах учета расхода нефти и газа (на трубопроводах, на входе/выходе фильтров, сепараторов).
-
Энергетика: На теплообменниках, турбинах, паровых котлах и другом оборудовании, оснащенном дифманометрами.
Материалы исполнения:
-
Корпус: Наиболее распространенный материал — нержавеющая сталь AISI 316/316L (оптимальное сочетание коррозионной стойкости, прочности и стоимости). Реже применяются углеродистая сталь, латунь или сплавы (Monel, Hastelloy) для специфических сред.
-
Уплотнения: Выбор зависит от условий эксплуатации:
-
Полимерные (PTFE, графит): Для большинства стандартных применений.
-
Металл-по-металлу: Для высоких температур и давлений, где полимеры недопустимы.
-
На сайте вы сможете купить трёхвентильные клапанные блоки от проверенных производителей. Инженеры технического сопровождения подберут для вас оптимальное решение, полностью учитывающее:
-
параметры рабочей среды (агрессивность, давление, температура);
-
тип и присоединительные размеры ваших приборов КИП;
-
требования технологического процесса.
Обеспечьте безопасность и точность измерений на вашем объекте — обращайтесь к нашим специалистам для подбора оборудования.
