Сейчас трудно представить трубопровод любой технологической системы в нефтегазовой отрасли без таких средств измерения, применяемых для измерения и контроля давления.
Как любое другое средство измерения, манометр нуждается в регулярной поверке, обслуживании и иногда — замене. Для этого приходится изолировать его от системы, и здесь на помощь приходят манометрические клапаны. В этих клапанах в качестве затвора используется игла, что обеспечивает высокую герметичность. Это позволяет применять их в жидких и газообразных средах. К преимуществам манометрических клапанов относятся компактные размеры и возможность быстрого перекрытия и открытия системы.

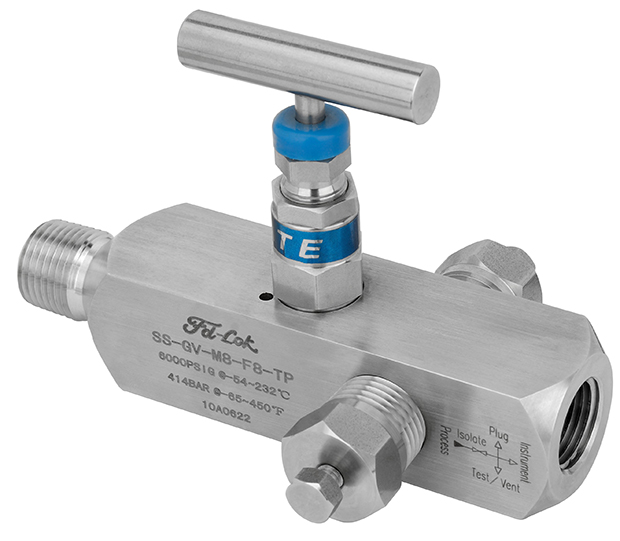

Поставляемые нами манометрические клапаны, изготовленные из высококачественной нержавеющей стали, рассчитаны на работу в широком температурном диапазоне от -54 ℃ до +232 ℃ и функционируют при давлении до 414 бар. Приобретая товар у нас, вы получаете высококачественную и надежную запорную арматуру от ведущего производителя отрасли, компании Fd-Lok. Наша команда экспертов поможет вам с выбором продукции и обеспечит быструю доставку.
Технические характеристики
| Серия | GV |
| Материальное исполнение | Нержавеющая сталь 316 |
| Код Материал | SS |
Манометрические клапаны являются неотъемлемым компонентом систем контроля давления, применяясь совместно с манометрами и датчиками давления в технологических линиях различных отраслей.
По своей сути, манометрический клапан — это отсечной (запорно-регулирующий) клапан, устанавливаемый непосредственно между рабочей средой и манометром. Его ключевое назначение — обеспечить безопасность и удобство обслуживания измерительного прибора, а именно.
-
Отключение манометра без необходимости сброса давления во всей системе.
-
Продувка линии до или после манометра для удаления загрязнений или воздуха.
-
Безопасный демонтаж, поверка и замена манометра благодаря возможности изолировать прибор от давления среды.
Области применения манометрических клапанов
Они повсеместно используются в паре с манометрами в нефтегазовой, химической и энергетической промышленности. Конкретные точки установки перед манометрами включают узлы.
-
насосных станций;
-
резервуаров;
-
колонн и реакторов;
-
фильтров и сепараторов.
Кроме того, манометрические клапаны незаменимы.
-
в пробоотборных системах и шкафах управления для удобного и безопасного подключения/отключения манометров.
-
на поверочных стендах в метрологических лабораториях.
-
в системах отопления и теплоэнергетики для контроля давления в котлах, теплообменниках, бойлерах.
Использование клапана в паре с манометром обязательно по двум ключевым причинам.
-
безопасность персонала. Снятие или замена манометра под давлением крайне опасна и недопустима.
-
защита прибора. Резкие скачки давления могут повредить чувствительный механизм манометра; клапан позволяет своевременно отключить его.
Конструктивно манометрический клапан практически идентичен игольчатому клапану. в его основе также лежит запорный элемент типа иглы (конуса), который входит в седло, перекрывая поток. Такая конструкция обеспечивает важные преимущества.
-
Возможность медленной и точной регулировки потока среды.
-
Надежную герметизацию даже при высоких давлениях.
-
Отсутствие гидроударов при плавном открытии клапана.
Основное отличие манометрического клапана от стандартного игольчатого заключается в наличии специального дренажного отверстия и дополнительного резьбового присоединения для подключения манометра или сброса давления при обслуживании.
Выбор материала для изготовления манометрических клапанов критически важен и зависит от характеристик рабочей среды (агрессивность), температуры и давления. Основные варианты.
-
для нейтральных сред. воздуха, азота, инертных газов, воды.
-
латунь;
-
нержавеющая сталь.
-
для агрессивных сред.
-
нержавеющая сталь AISI 316L;
-
сплавы типа Hastelloy.
Мы предлагаем высококачественные манометрические клапаны, изготовленные из нержавеющей стали. Наши клапаны рассчитаны на работу в экстремальных условиях.
-
температурный диапазон. от -54 °C до +232 °C;
-
рабочее давление. до 414 бар (6000 psi).
Приобретая у нас, вы получаете надежную запорную арматуру от ведущего производителя отрасли — компании FD-LOK. Наша команда экспертов не просто поможет с выбором продукции, но и подберет оптимальное решение под ваши конкретные технологические задачи, обеспечив быструю доставку необходимого оборудования.
