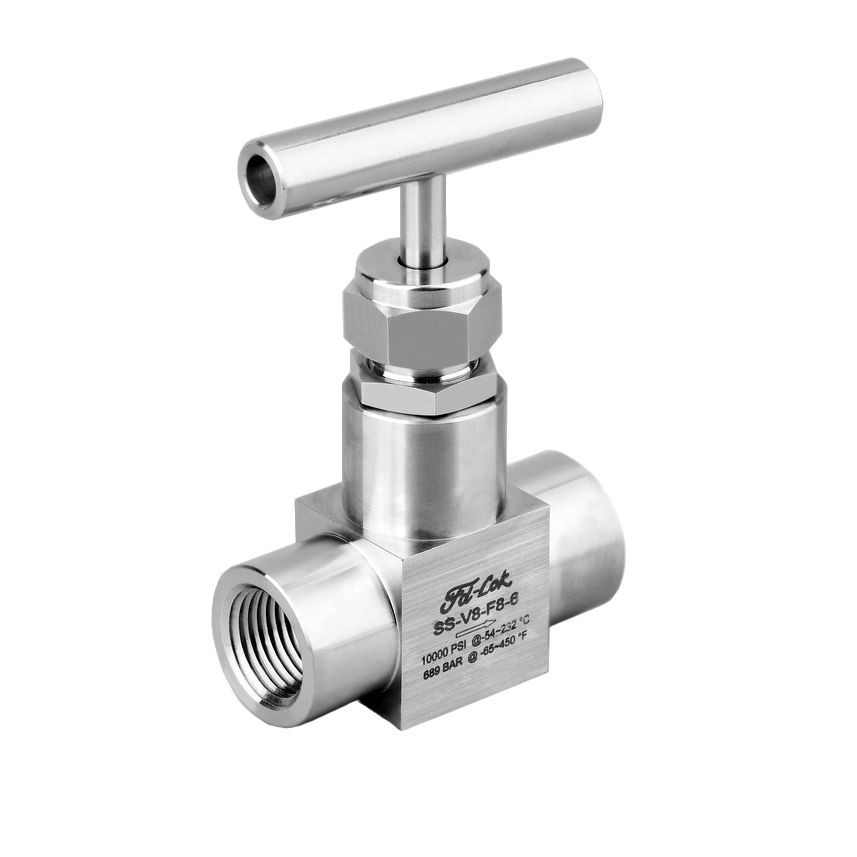

Игольчатый клапан высокого давления. В стандартном исполнении может эксплуатироваться при давлении в 10000 psig (689 Бар). При комплектовании уплотнителем Grafoil клапан может эксплуатироваться в условиях широкого диапазона температур от -54 ℃ до +649 ℃.
Возможна прямая и угловая конфигурации.
Технические характеристики
| Серия | V8 |
| Тип штока | V-образный |
| Материальное исполнение | нерж.сталь 316 |
| Код Материал | SS |
| Материал уплотнения | PTFE / PEEK / Grafoil |
| № | Наименование | Материал корпуса клапана | |||
|---|---|---|---|---|---|
| 316SS | 316SS | F91 | F92 | ||
| 1 | Ручка | Анодированный алюминий/Нержавеющая сталь/Черный пластик | |||
| 2 | Установочный винт | Никель-кадмиевая сталь | |||
| 3 | Уплотнительный болт | 321SS/A276 | |||
| 4 | Верхний шток | 316SS/A276 | |||
| 5 | Стопорная гайка | 316SS/A783 | |||
| 6 | Панельная гайка | 316SS/A783 | |||
| 7 | Уплотнение | 316SS/A276 | 316SS/A276 | F92/A182 | F92/A182 |
| 8 | Уплотнитель | PTFE/PEEK/Graphite | |||
| 9 | Уплотнительная шайба | 316SS/A276 | 316SS/A276 | F92/A182 | F92/A182 |
|
10a 10b 10c 10d |
Нижний шток |
Хромированный 316SS/A276 |
Хромированный 316SS/A276 |
Хромированный F92/A182 |
Хромированный F92/A182 |
| Опционально | |||||
| 11 | Корпус |
316LSS/A479 316LSS/A182 |
316LSS/A479 316LSS/A182 |
F92/A182 | F92/A182 |
| Опора | Сварка стеллита опоры опционально | ||||
| Смазка | На основе дисульфита молибдена и силикона | ||||
Фильтр
SS-V8-SM14-11-G Игольчатый клапан серия V8 [Обжимной фитинг 14 мм] Cv-2,18(Ду-11 мм) Тип: Прямой; Ма
Доступно для заказа
Арт.: SS-V8-SM14-11-G
SS-V8-F4-4-G Игольчатый клапан серия V8 [Внутренняя резьба NPT 1/4"] Cv-0,35(Ду-4 мм) Тип: Прямой; М
Доступно для заказа
Арт.: SS-V8-F4-4-G
SS-V8-F4-6-G Игольчатый клапан серия V8 [Внутренняя резьба NPT 1/4"] Cv-0,85(Ду-6 мм) Тип: Прямой; М
Доступно для заказа
Арт.: SS-V8-F4-6-G
SS-V8-S6-6-G Игольчатый клапан серия V8 [Обжимной фитинг 3/8"] Cv-0,85(Ду-6 мм) Тип: Прямой; Материа
Доступно для заказа
Арт.: SS-V8-S6-6-G
SS-V8-SM10-6-G Игольчатый клапан серия V8 [Обжимной фитинг 10 мм] Cv-0,85(Ду-6 мм) Тип: Прямой; Мате
Доступно для заказа
Арт.: SS-V8-SM10-6-G
SS-V8-SM14-6-G Игольчатый клапан серия V8 [Обжимной фитинг 14 мм] Cv-0,85(Ду-6 мм) Тип: Прямой; Мате
Доступно для заказа
Арт.: SS-V8-SM14-6-G
SS-V8-SM16-11-P Игольчатый клапан серия V8 [Обжимной фитинг 16 мм] Cv-2,18(Ду-11 мм) Тип: Прямой; Ма
Доступно для заказа
Арт.: SS-V8-SM16-11-P
SS-V8-MS14-11-P Игольчатый клапан серия V8 [Под приварку враструб 14 мм] Cv-2,18(Ду-11 мм) Тип: Прям
Доступно для заказа
Арт.: SS-V8-MS14-11-P
SS-V8-S4-4-G Игольчатый клапан серия V8 [Обжимной фитинг 1/4"] Cv-0,35(Ду-4 мм) Тип: Прямой; Материа
Доступно для заказа
Арт.: SS-V8-S4-4-G
SS-V8-SM8-4-G Игольчатый клапан серия V8 [Обжимной фитинг 8 мм] Cv-0,35(Ду-4 мм) Тип: Прямой; Матери
Доступно для заказа
Арт.: SS-V8-SM8-4-G
SS-V8-S8-6-G Игольчатый клапан серия V8 [Обжимной фитинг 1/2"] Cv-0,85(Ду-6 мм) Тип: Прямой; Материа
Доступно для заказа
Арт.: SS-V8-S8-6-G
SS-V8-SM18-11-P Игольчатый клапан серия V8 [Обжимной фитинг 18 мм] Cv-2,18(Ду-11 мм) Тип: Прямой; Ма
Доступно для заказа
Арт.: SS-V8-SM18-11-P
SS-V8-MS14-6-G Игольчатый клапан серия V8 [Под приварку враструб 14 мм] Cv-0,85(Ду-6 мм) Тип: Прямой
Доступно для заказа
Арт.: SS-V8-MS14-6-G
SS-V8-F12-11-G Игольчатый клапан серия V8 [Внутренняя резьба NPT 3/4"] Cv-2,18(Ду-11 мм) Тип: Прямой
Доступно для заказа
Арт.: SS-V8-F12-11-G
SS-V8-MS16-11-G Игольчатый клапан серия V8 [Под приварку враструб 16 мм] Cv-2,18(Ду-11 мм) Тип: Прям
Доступно для заказа
Арт.: SS-V8-MS16-11-G
SS-V8-MS16-11-P Игольчатый клапан серия V8 [Под приварку враструб 16 мм] Cv-2,18(Ду-11 мм) Тип: Прям
Доступно для заказа
Арт.: SS-V8-MS16-11-P
SS-V8-F2-4-G Игольчатый клапан серия V8 [Внутренняя резьба NPT 1/8"] Cv-0,35(Ду-4 мм) Тип: Прямой; М
Доступно для заказа
Арт.: SS-V8-F2-4-G
SS-V8-SM6-4-G Игольчатый клапан серия V8 [Обжимной фитинг 6 мм] Cv-0,35(Ду-4 мм) Тип: Прямой; Матери
Доступно для заказа
Арт.: SS-V8-SM6-4-G
SS-V8-S12-11-P Игольчатый клапан серия V8 [Обжимной фитинг 3/4"] Cv-2,18(Ду-11 мм) Тип: Прямой; Мате
Доступно для заказа
Арт.: SS-V8-S12-11-P
SS-V8-SM12-6-G Игольчатый клапан серия V8 [Обжимной фитинг 12 мм] Cv-0,85(Ду-6 мм) Тип: Прямой; Мате
Доступно для заказа
Арт.: SS-V8-SM12-6-G
SS-V8-MS12-6-G Игольчатый клапан серия V8 [Под приварку враструб 12 мм] Cv-0,85(Ду-6 мм) Тип: Прямой
Доступно для заказа
Арт.: SS-V8-MS12-6-G
SS-V8-SM18-11-G Игольчатый клапан серия V8 [Обжимной фитинг 18 мм] Cv-2,18(Ду-11 мм) Тип: Прямой; Ма
Доступно для заказа
Арт.: SS-V8-SM18-11-G
SS-V8-S12-11-G Игольчатый клапан серия V8 [Обжимной фитинг 3/4"] Cv-2,18(Ду-11 мм) Тип: Прямой; Мате
Доступно для заказа
Арт.: SS-V8-S12-11-G
SS-V8-M4-4-G Игольчатый клапан серия V8 [Внешняя резьба NPT 1/4"] Cv-0,35(Ду-4 мм) Тип: Прямой; Мате
Доступно для заказа
Арт.: SS-V8-M4-4-G
Доступно для заказа
Арт.: SS-V8-SW8-6-G
SS-V8-F8-11-G Игольчатый клапан серия V8 [Внутренняя резьба NPT 1/2"] Cv-2,18(Ду-11 мм) Тип: Прямой;
Доступно для заказа
Арт.: SS-V8-F8-11-G
SS-V8-F12-11-P Игольчатый клапан серия V8 [Внутренняя резьба NPT 3/4"] Cv-2,18(Ду-11 мм) Тип: Прямой
Доступно для заказа
Арт.: SS-V8-F12-11-P
SS-V8-SM14-11-P Игольчатый клапан серия V8 [Обжимной фитинг 14 мм] Cv-2,18(Ду-11 мм) Тип: Прямой; Ма
Доступно для заказа
Арт.: SS-V8-SM14-11-P
Доступно для заказа
Арт.: SS-V8-SW6-6-G
SS-V8-SM16-11-G Игольчатый клапан серия V8 [Обжимной фитинг 16 мм] Cv-2,18(Ду-11 мм) Тип: Прямой; Ма
Доступно для заказа
Арт.: SS-V8-SM16-11-G
SS-V8-F4-M4-4-G Игольчатый клапан серия V8 [Внутренняя резьба NPT 1/4"-Внешняя резьба NPT 1/4"] Cv-0
Доступно для заказа
Арт.: SS-V8-F4-M4-4-G
SS-V8-MS14-11-G Игольчатый клапан серия V8 [Под приварку враструб 14 мм] Cv-2,18(Ду-11 мм) Тип: Прям
Доступно для заказа
Арт.: SS-V8-MS14-11-G
SS-V8-MS16-MS14-11-G Игольчатый клапан серия V8 [Под приварку враструб 16 мм-Под приварку враструб 1
Доступно для заказа
Арт.: SS-V8-MS16-MS14-11-G
SS-V8-F8-6-G Игольчатый клапан серия V8 [Внутренняя резьба NPT 1/2"] Cv-0,85(Ду-6 мм) Тип: Прямой; М
Доступно для заказа
Арт.: SS-V8-F8-6-G
SS-V8-SM14-6 Игольчатый клапан серия V8 [Обжимной фитинг 14 мм] Cv-0,85(Ду-6 мм) Тип: Прямой; Матери
Доступно для заказа
Арт.: SS-V8-SM14-6
SS-V8-F8-11 Игольчатый клапан серия V8 [Внутренняя резьба NPT 1/2"] Cv-2,18(Ду-11 мм) Тип: Прямой; М
Доступно для заказа
Арт.: SS-V8-F8-11
Доступно для заказа
Арт.: SS-V8-MS16-MS14-11
SS-V8-F4-M4-4-P Игольчатый клапан серия V8 [Внутренняя резьба NPT 1/4"-Внешняя резьба NPT 1/4"] Cv-0
Доступно для заказа
Арт.: SS-V8-F4-M4-4-P
Доступно для заказа
Арт.: SS-V8-SW4-4-P
Доступно для заказа
Арт.: SS-V8-SW6-6-P
Доступно для заказа
Арт.: SS-V8-SW8-6-P
SS-V8-MS16-MS14-11-P Игольчатый клапан серия V8 [Под приварку враструб 16 мм-Под приварку враструб 1
Доступно для заказа
Арт.: SS-V8-MS16-MS14-11-P
SS-V8-F6-6-G Игольчатый клапан серия V8 [Внутренняя резьба NPT 3/8"] Cv-0,85(Ду-6 мм) Тип: Прямой; М
Доступно для заказа
Арт.: SS-V8-F6-6-G
SS-V8-F2-4 Игольчатый клапан серия V8 [Внутренняя резьба NPT 1/8"] Cv-0,35(Ду-4 мм) Тип: Прямой; Мат
Доступно для заказа
Арт.: SS-V8-F2-4
SS-V8-F4-4 Игольчатый клапан серия V8 [Внутренняя резьба NPT 1/4"] Cv-0,35(Ду-4 мм) Тип: Прямой; Мат
Доступно для заказа
Арт.: SS-V8-F4-4
SS-V8-M4-4 Игольчатый клапан серия V8 [Внешняя резьба NPT 1/4"] Cv-0,35(Ду-4 мм) Тип: Прямой; Матери
Доступно для заказа
Арт.: SS-V8-M4-4
SS-V8-S4-4 Игольчатый клапан серия V8 [Обжимной фитинг 1/4"] Cv-0,35(Ду-4 мм) Тип: Прямой; Материал:
Доступно для заказа
Арт.: SS-V8-S4-4
SS-V8-SM6-4 Игольчатый клапан серия V8 [Обжимной фитинг 6 мм] Cv-0,35(Ду-4 мм) Тип: Прямой; Материал
Доступно для заказа
Арт.: SS-V8-SM6-4
SS-V8-SM8-4 Игольчатый клапан серия V8 [Обжимной фитинг 8 мм] Cv-0,35(Ду-4 мм) Тип: Прямой; Материал
Доступно для заказа
Арт.: SS-V8-SM8-4
SS-V8-SW4-4 Игольчатый клапан серия V8 [Под приварку враструб 1/4"] Cv-0,35(Ду-4 мм) Тип: Прямой; Ма
Доступно для заказа
Арт.: SS-V8-SW4-4
