Технические характеристики
| Серия | B4 |
| Материальное исполнение | нерж.сталь 316 |
| Код Материал | SS |
| № | Наименование | Материалы корпуса | ||
|---|---|---|---|---|
| 316 SS | 321 SS | 304 SS | ||
| 1 | Соединитель | 316 SS | 321 SS | 304 SS |
| 2 | Ограничительный болт | Нержавеющая сталь | ||
| 3 | Фиксатор положения | 316 SS/A276 | ||
| 4 | Сальник | 316 SS/A276 | ||
| 5 | Зажимной винт | Нержавеющая сталь | ||
| 6 | Шток | 316 SS/A276 | ||
| 7 | Рукоятка | Нержавеющая сталь | ||
| 8 | Муфта рукоятки | Винил | ||
| 9 | Шайба штока | 316SS/A276 | ||
| 10 | Уплотнитель штока | PTFE | ||
| 11 | Корпус | 316 SS | 321 SS | 304 SS |
| 12 | Седло | PTFE/PCTFE/PEEK | ||
| 13 | Шаровая | 316SS/A479 | ||
| 14 | Торцевое соединение | PTFE/Fluorocarbon FKM/Buna-N | ||

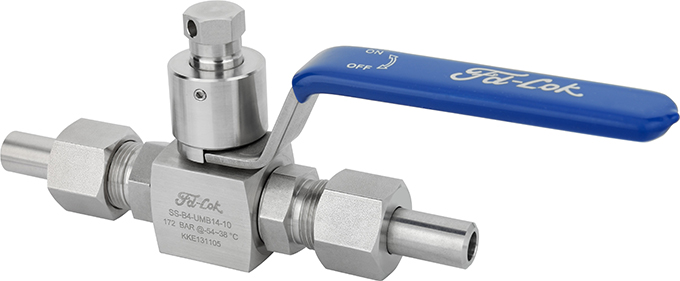

Шаровые краны FD-LOK B4 — это приборная запорная арматура с корпусом из цельного прутка (bar stock), рассчитанная на высокие давления до 10 000 psig. Конструкция с плавающим шаром компенсирует износ седел. В отличие от цапфовых (trunnion) кранов, где шар зафиксирован, здесь шар не закреплён жёстко, а «плавает» между уплотнительными седлами. Такая система даёт несколько преимуществ:
- автоматическая компенсация износа: когда седла начинают подтачиваться в процессе работы, шар под давлением прижимается к уплотнению и сохраняет герметичность
- простота конструкции: меньше деталей по сравнению с цапфовым вариантом
- герметичность в двух направлениях: особенно важно для 2-ходовых кранов, используемых в системах с изменением направления потока
Ключевые особенности серии B4 включают рабочее давление до 10 000 psig (690 бар), температурный диапазон от –54 до +232 °C и размеры присоединений от 1/8" до 1" и от 6 до 25 мм. Такое сочетание параметров делает серию B4 универсальным решением для различных условий эксплуатации.
Конструктивно серия B4 позволяет решать как типовые, так и нестандартные задачи по включению, отключению и перенаправлению потока. В линейке представлены:
- 2-ходовые краны — компактные ON/OFF-решения для газа и жидкости
- 3-ходовые — в вертикальном и горизонтальном исполнении для перенаправления потока среды
- варианты с внутренними и наружными резьбами NPT, BSPT, BSPP, а также с обжимными фитингами под дюймовые и метрические трубы
- широкий диапазон условных проходов — от Cv 1,2 до Cv 30
Краны FD-LOK B4 применяются там, где особенно важны компактность, высокая герметичность и простота технического обслуживания. Их устанавливают в импульсных и измерительных линиях КИПиА, на панелях пробоотбора и лабораторных стендах. Они востребованы в системах распределения газа и жидкости в нефтегазовой, химической и энергетической отраслях, а также в гидравлических и пневматических контурах приборных установок. Кроме того, краны этой серии подходят для применения в общепромышленных системах и магистралях, работающих под высоким давлением.
Наиболее востребованным материалом изготовления является нержавеющая сталь SS 316 благодаря своей высокой коррозионной стойкости и отличным механическим характеристикам. Для задач, связанных с особо агрессивными средами, возможен вариант исполнения из сплава Alloy 400, обладающего повышенной химической устойчивостью.
