Двухсоставные, стандартнопроходные, шаровые краны, изготовленные из калиброванного шестигранника. Конструкция «плавающего» шара снижает износ седла.
Технические характеристики
| Серия | B2 |
| Материальное исполнение | нерж.сталь 316 / нерж. сталь 316 |
| Код Материал | SS |
| № | Наименование | Материал корпуса | |
|---|---|---|---|
| 316 SS | Латунь | ||
| 1 | Гайка стержня | 316 SS | |
| 2 | Опорная шайба | Стальная пружина | |
| 3 | Рукоятка | 316 SS | |
| 4 | Муфта рукоятки | Винил | |
| 5 | Шайба | 304 SS | |
| 6 | Уплотнитель | 316SS/A276 | |
| 7 | Уплотнение | PTFE (TFM1600) | |
| 8 | Ограничительный болт | 316SS/A276 | |
| 9 | Шток | 316SS/A276 | |
| 10 | Материал седла | Армированный PTFE | |
| 11 | Корпус | 316 SS/ А276 | Латунь/ В453 |
| 12 | Шаровая | 316SS/A479 | |
| 13 | Торцевой соединитель | 316 SS/ А276 | Латунь/ В453 |
Фильтр
Доступно для заказа
Арт.: SS-B2-S8-9
5 753.33 руб.
Варианты цен
5 753.33 руб.
Доступно для заказа
Арт.: SS-B2-SM12-9
6 005.83 руб.
Варианты цен
6 005.83 руб.
Доступно для заказа
Арт.: SS-B2-F12-13
6 393.33 руб.
Варианты цен
6 393.33 руб.
Доступно для заказа
Арт.: SS-B2-SM6-5
4 475.83 руб.
Варианты цен
4 475.83 руб.
Доступно для заказа
Арт.: SS-B2-F8-9
4 462.50 руб.
Варианты цен
4 462.50 руб.
Доступно для заказа
Арт.: SS-B2-SM16-13
8 162.50 руб.
Варианты цен
8 162.50 руб.
Доступно для заказа

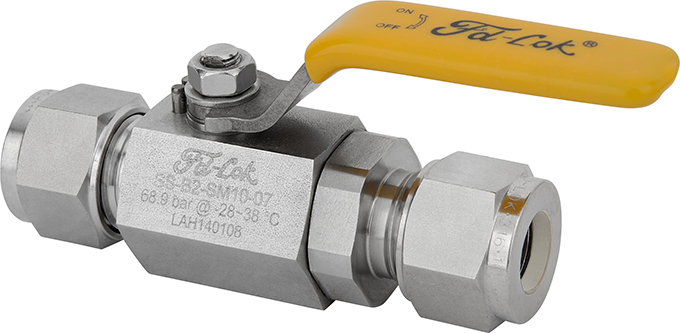

Арт.: SS-B2-SM10-7
6 338.33 руб.
Варианты цен
6 338.33 руб.
Серия B3 — это трёхсоставные приборные цапфовые шаровые краны. В отличие от конструкции с «плавающим» шаром, цапфовое исполнение обеспечивает:
- жесткую фиксацию запорного элемента в корпусе;
- работу при более высоких давлениях — до 10 000 psig в данной серии;
- снижение осевых перемещений, что уменьшает нагрузку на седло и увеличивает срок службы изделия.
Температурный диапазон
Стандартное исполнение рассчитано на температуры от -17 °C до +232 °C. Дополнительно возможно низкотемпературное исполнение до -40 °C, что значительно расширяет климатическую зону применения арматуры.
Варианты исполнения
Линейка серии B3 включает несколько конфигураций под различные задачи и условия эксплуатации:
- двухходовые — для стандартного открытия и закрытия потока;
- трехходовые — для перекрытия, открытия и перенаправления потока;
- B3H — исполнение для высоких давлений до 10 000 psig;
- разнообразные варианты присоединений: внутренние и наружные резьбы NPT, BSPT, BSPP, а также под обжим дюймовых и метрических труб.
Области применения
Шаровые краны B3 находят широкое применение в нефтегазовой отрасли, лабораторном и промышленном оборудовании:
- измерительные линии КИПиА, пробоотборные системы;
- лабораторные контуры и обвязки для газообразных и жидких сред;
- приборы с гидравлическими и пневматическими приводами;
- оборудование и трубопроводные системы, работающие под высоким давлением.
Материалы исполнения
В зависимости от условий эксплуатации и требований заказчика, краны изготавливаются из различных материалов:
- нержавеющая сталь — устойчива к коррозии, подходит для агрессивных сред в химической и нефтегазовой промышленности;
- Alloy 400 (монель) — применяется в условиях, требующих повышенной химической стойкости (кислоты, щёлочи, морская вода).
