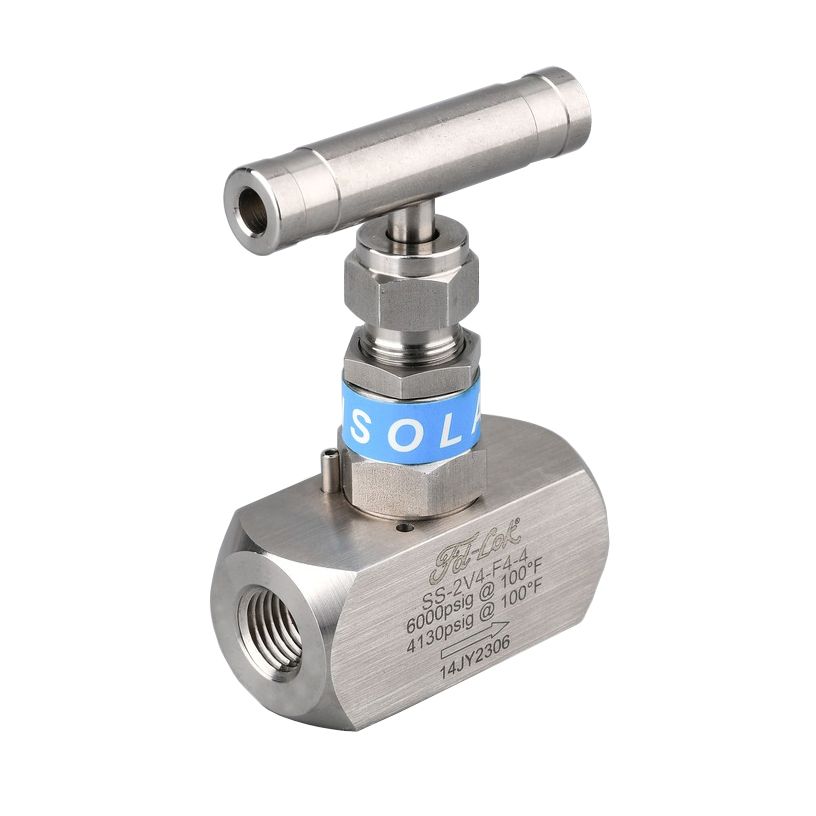

Клапан игольчатый серии V4Н изготовлен из калиброванного квадрата. Конструкция запорной части полностью защищает сальниковый уплотнитель в отрытом состоянии. Возможен монтаж на панель управления. Рабочее давление до 10000 psi.
Технические характеристики
| Серия игольчатого клапана | V4Н |
| Тип штока | V-образный |
| Материал (наименование) | нерж.сталь 316 |
| Условный проход | 4 мм / 5 мм / 6 мм / 7 мм / 8 мм |
| Материал | SS |
| Вход арматуры (размер) | 1/8" / 1/4" / 3/8" / 6 мм / 8 мм / 1/2" / 10 мм / 12 мм / 14 мм / 16 мм / 20х1,5 / 22х1,5 / 3/4" / 18 мм / 27х2 / 1" / 25 мм / 28 мм / 20 мм / 22 мм |
| Давление (bar) | 689 |
| Материал уплотнения | PEEK / PTFE / Grafoil |
| Рукоядка | Нержавеющая сталь |
| Температура (max) | 315 / 232 / 649 |
| Вход арматуры (тип) | Female NPT / Male NPT / FD-LOK / Tube socket weld / Tube butt weld / MU / Male M / UMB |
| Температура (min) | -54 |
| Схема потока клапана | Прямой |
| № | Наименование | Материалы корпуса клапана | ||||
|---|---|---|---|---|---|---|
| 316 SS | Alloy 400 | Alloy C-276 | Титан | Латунь | ||
| 1 | Ручка | Нержавеющая сталь/Анодированный алюминий/Черный пластик | ||||
| 2 | Установочный винт | Никель-кадмиевая сталь | ||||
| 3 | Пылезащитная крышка | Пластик | 4 | Уплотнение | 316SS/A276 | Латунь 360/B16 |
| 5 | Шток |
Хромированный 316 SS/A276 |
Alloy R-405/B164 | Alloy C-276/B5 74 |
t84.8373; Титан Gr4/B348 |
Хромированнный 316 SS/A276 |
| 6 | Стопорная гайка | 316SS/A479 | Латунь 360/В16 | |||
| 7 | Крышка | 316SS/A479 | Alloy R-405/B164 | Alloy C-276/B574 | Титан Gr 4/B348 | Латунь 360/В16 |
| 8 | Уплотнительная шайба | 316SS/A276 | ||||
| 9 | Уплотнитель | PTFE/PCTFE/PEEK/Grafoil | ||||
| 10 | Стопорный штифт | 304 SS/A276 | ||||
| 11 | Наконечник штока |
Хромированный 316SS/A276 |
Alloy R-405/B164 | Alloy C-276/B574 |
184.8373; титан Gr 4/B348 |
Хромированный 316SS/A276 |
| Различные иглы опционально | ||||||
| 12 | Корпус |
316SS/A479 316SS/A182 |
Alloy 400/В164 B127, B564 |
Alloy C-276/B564 |
Титан Gr4/B348 титан Gr4/B381 |
Латунь 360/В16 |
| Опора | Сварка стеллита опционально | |||||
| Смазка | На основе дисульфита молибдена и силикона | |||||
