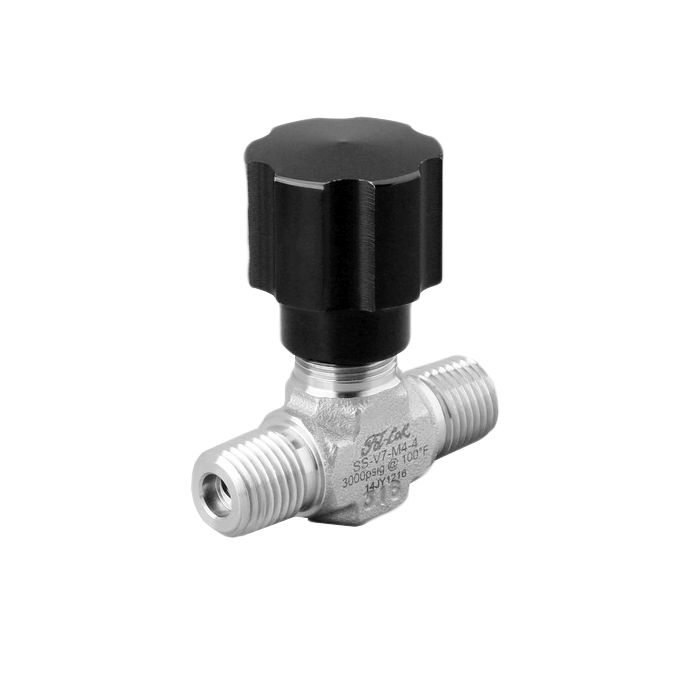

Клапан игольчатый серии V7 имеет компактное исполнение. На выбор предоставляется прямая и угловая конфигурация с не вращающимся штоком, имеющая мягкий уплотнитель. Рукоятка специальной конструкции для предотвращения попадания загрязнения. Высокая температура работы клапана достигается за счет применения материала уплотнения PEEK.
Технические характеристики
| Серия игольчатого клапана | V7 |
| Тип штока | FKM |
| Материал (наименование) | нерж.сталь 316 |
| Условный проход | 2,4 мм / 4 мм / 5,6 мм |
| Материал | SS |
| Вход арматуры (размер) | 1/8" / 3 мм / 1/4" / 6 мм / 8 мм / 3/8" / 1/2" / 10 мм / 12 мм / 20х1,5 |
| Давление (bar) | 207 |
| Выход арматуры (размер) | 1/8" / 1/4" |
| Материал уплотнения | PTFE |
| Рукоядка | Черный пластик |
| Температура (max) | 93 / 232 |
| Вход арматуры (тип) | Male NPT / FD-LOK / Female NPT / Male М |
| Выход арматуры (тип) | FD-LOK |
| Температура (min) | -28 |
| Схема потока клапана | Прямой / Угловой |
| № | Наименование | Материалы корпуса клапана | ||||
|---|---|---|---|---|---|---|
| 316 SS | 304 SS | 321 SS | Латунь | Alloy 400 | ||
| 1 | Ручка | Анодированный алюминий | ||||
| 2 | Стопорная гайка | Нержавеющая сталь | ||||
| 3 | Втулка | Алюминий | ||||
| 4 | Установочный винт | Никель-кадмиевая сталь | ||||
| 5 | Уплотнительный болт | 316SS/A276 | 304 SS/A276 | 321 SS./A276 | Латунь 360/В16 | Alloy R-405/B164 |
| 6 | Опорное кольцо | PTFE/D1710 | ||||
| 7 | Уплотнительное кольцо | Флюорокарбон FKM | ||||
| 8 | Шайба | 316SS/A276 | Alloy R-405/B164 | |||
| 9 | Шток | 316SS/A276 | Alloy R-405/B164 | |||
| 10 | Винт для металла со шлицованной головкой | 316SS/A276 | Alloy R-405/B164 | |||
| 11 | Наконечник штока | PCTFEили РЕЕК | ||||
| 12 | Корпус | 316SS/A182 | 316SS/A182 | 316SS/A182 | Латунь 377/В283 | Alloy 400/B564 |
| Смазка | На основе дисульфита молибдена и силикона | |||||
Фильтр
Доступно для заказа
Арт.: SS-V7-М2-2
Игольчатый клапан V7 [Внешняя резьба NPT 1/8"-Под дюймовую трубку FD-LOK 1/8"] Cv-0,12(2,4 мм) Матер
Доступно для заказа
Арт.: SS-V7-М2-S2-2
Доступно для заказа
Арт.: SS-V7-S2-2
Доступно для заказа
Арт.: SS-V7-SM3-2
Доступно для заказа
Арт.: SS-V7-F2-4
Доступно для заказа
Арт.: SS-V7-M2-4
Доступно для заказа
Арт.: SS-V7-M4-4
Игольчатый клапан V7 [Внешняя резьба NPT 1/4"-Под дюймовую трубку FD-LOK 1/4"] Cv-0,27(4 мм) Материа
Доступно для заказа
Арт.: SS-V7-M4-S4-4
Доступно для заказа
Арт.: SS-V7-S4-4
Доступно для заказа
Арт.: SS-V7-SM6-4
Доступно для заказа
Арт.: SS-V7-SM8-4
Доступно для заказа
Арт.: SS-V7-F4-6
Доступно для заказа
Арт.: SS-V7-F6-6
Доступно для заказа
Арт.: SS-V7-M6-6
Доступно для заказа
Арт.: SS-V7-S6-6
Доступно для заказа
Арт.: SS-V7-S8-6
Доступно для заказа
Арт.: SS-V7-SM10-6
Доступно для заказа
Арт.: SS-V7-SM12-6
Доступно для заказа
Арт.: SS-V7-MM20-6
Доступно для заказа
Арт.: SS-V7-MM22-6
Доступно для заказа
Арт.: SS-V7-М2-2P
Игольчатый клапан V7 [Внешняя резьба NPT 1/8"-Под дюймовую трубку FD-LOK 1/8"] Cv-0,12(2,4 мм) Матер
Доступно для заказа
Арт.: SS-V7-М2-S2-2P
Доступно для заказа
Арт.: SS-V7-S2-2P
Доступно для заказа
Арт.: SS-V7-SM3-2P
Доступно для заказа
Арт.: SS-V7-F2-4P
Доступно для заказа
Арт.: SS-V7-M2-4P
Доступно для заказа
Арт.: SS-V7-M4-4P
Игольчатый клапан V7 [Внешняя резьба NPT 1/4"-Под дюймовую трубку FD-LOK 1/4"] Cv-0,27(4 мм) Материа
Доступно для заказа
Арт.: SS-V7-M4-S4-4P
Доступно для заказа
Арт.: SS-V7-S4-4P
Доступно для заказа
Арт.: SS-V7-SM6-4P
Доступно для заказа
Арт.: SS-V7-SM8-4P
Доступно для заказа
Арт.: SS-V7-F4-6P
Доступно для заказа
Арт.: SS-V7-F6-6P
Доступно для заказа
Арт.: SS-V7-M6-6P
Доступно для заказа
Арт.: SS-V7-S6-6P
Доступно для заказа
Арт.: SS-V7-S8-6P
Доступно для заказа
Арт.: SS-V7-SM10-6P
Доступно для заказа
Арт.: SS-V7-SM12-6P
Доступно для заказа
Арт.: SS-V7-MM20-6P
Доступно для заказа
Арт.: SS-V7-MM22-6P
Доступно для заказа
Арт.: SS-V7-М2-2-A
Игольчатый клапан V7 [Внешняя резьба NPT 1/8"-Под дюймовую трубку FD-LOK 1/8"] Cv-0,12(2,4 мм) Матер
Доступно для заказа
Арт.: SS-V7-М2-S2-2-A
Доступно для заказа
Арт.: SS-V7-S2-2-A
Доступно для заказа
Арт.: SS-V7-SM3-2-A
Доступно для заказа
Арт.: SS-V7-F2-4-A
Доступно для заказа
Арт.: SS-V7-M2-4-A
Доступно для заказа
Арт.: SS-V7-M4-4-A
Игольчатый клапан V7 [Внешняя резьба NPT 1/4"-Под дюймовую трубку FD-LOK 1/4"] Cv-0,27(4 мм) Материа
Доступно для заказа
Арт.: SS-V7-M4-S4-4-A
Доступно для заказа
Арт.: SS-V7-S4-4-A
Доступно для заказа
Арт.: SS-V7-SM6-4-A
