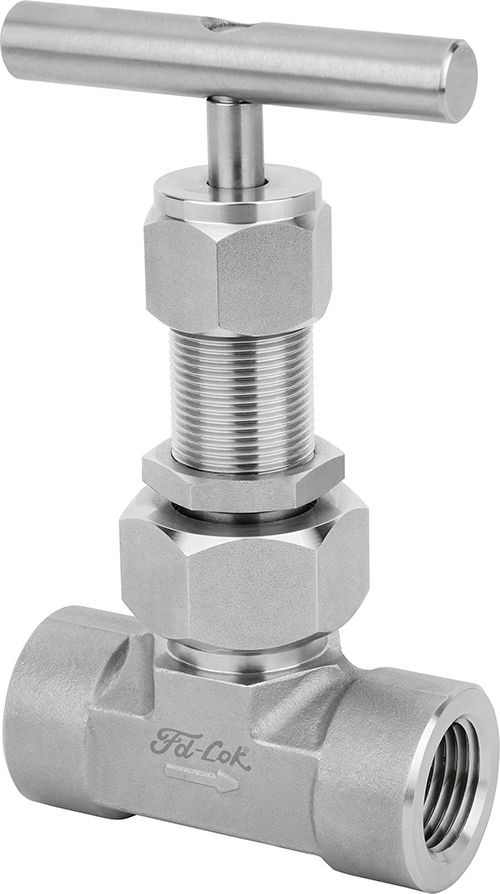

Клапан игольчатый серии V3H в штампованном корпусе. Двухсоставной шток позволяет исключить вращение наконечника, что позволяет минимизировать истирание седла и иглы. Конструкция запорного механизма полностью защищает сальниковый механизм в открытом состоянии. Рабочее давление до 10000 psi.
Технические характеристики
| Серия игольчатого клапана | V3H / V3 |
| Тип штока | V-образный |
| Материал (наименование) | нерж.сталь 316 |
| Условный проход | 4 мм / 6 мм / 11 мм / 15 мм |
| Материал | SS |
| Вход арматуры (размер) | 1/4" / 6 мм / 8 мм / 3/8" / 12 мм / 14 мм / 16 мм / 1/2" / 20х1,5 / 22х1,5 / 3/4" / 20 мм / 25 мм / 27х2 / 1" / 22 мм / 28 мм / 32 мм |
| Давление (bar) | 689 / 414 |
| Материал уплотнения | PTFE / Grafoil |
| Отверстие в панели | 15,1 / 16,5 / 21,1 / 26,2 |
| Рукоядка | Нержавеющая сталь |
| Температура (max) | 232 / 649 |
| Вход арматуры (тип) | Female NPT / Male NPT / FD-LOK / Tube socket weld / Tube butt weld / Male M |
| Температура (min) | -54 |
| Схема потока клапана | Прямой |
| № | Наименование | Материалы корпуса клапана | ||||
|---|---|---|---|---|---|---|
| 316 SS | Alloy 400 | Alloy C-276 | Титан | Латунь | ||
| 1 | Ручка | Анодированный алюминий/Нержавеющая сталь/Черный пластик | ||||
| 2 | Установочный винт | Никель-кадмиевая сталь | ||||
| 3 | Верхний шток | 316SS/A276 | ||||
| 4 | Направляющая штока | 416SS/A581 | ||||
| 5 | Зажимная гайка | 316SS/B783 | Латунь 360/B16 | |||
| 6 | Стопорная гайка | 316SS/B783 | Латунь 360/B16 | |||
| 7 | Крышка | 316SS/A479 | Alloy R-405/B164 | Alloy C-276/B574 | Титан Gr4/B348 | Латунь 360/В16 |
| 8 | Гайка крышки | 316SS/A276 | ||||
| 9 | Шайба | 316SS/A276 | ||||
| 10 | Уплотнитель | PTFE/PCTFE/PEEK/Grafoil | ||||
| 11 | Шар | 440-С | ||||
| 12 | Нижний шток |
Хромированный 316SS/A276 |
Alloy R-405/B164 | Alloy C-276/B574 |
184.8373; титан Gr 4/B348 |
Хромированный 316SS/A276 |
| Различные иглы опционально | ||||||
| 13 | Корпус |
316SS/A479 316SS/A182 |
Alloy 400/В164 B127.B564 |
Alloy C-276/B564 |
Титан Gr4/B348 титан Gr4/B381 |
Латунь 360/В16 |
| Опора | Сварка стеллита опционально | |||||
| Смазка | На основе дисульфита молибдена и силикона | |||||
Фильтр
Доступно для заказа
Арт.: SS-V3H-F4-4
Доступно для заказа
Арт.: SS-V3H-M4-4
Доступно для заказа
Арт.: SS-V3H-SM6-4
Доступно для заказа
Арт.: SS-V3H-S4-4
Доступно для заказа
Арт.: SS-V3H-SM8-4
Доступно для заказа
Арт.: SS-V3H-SW4-4
Доступно для заказа
Арт.: SS-V3H-F4-6
Доступно для заказа
Арт.: SS-V3H-F6-6
Доступно для заказа
Арт.: SS-V3H-M6-6
Доступно для заказа
Арт.: SS-V3H-S6-6
Доступно для заказа
Арт.: SS-V3H-SM12-6
Доступно для заказа
Арт.: SS-V3H-SM14-6
Доступно для заказа
Арт.: SS-V3H-SM16-6
Доступно для заказа
Арт.: SS-V3H-F8-6
Доступно для заказа
Арт.: SS-V3H-M8-6
Доступно для заказа
Арт.: SS-V3H-S8-6
Доступно для заказа
Арт.: SS-V3H-SW6-6
Доступно для заказа
Арт.: SS-V3H-SW8-6
Игольчатый клапан V3H [Метрическое приварное соединение враструб 12 мм] Cv:0,85(6 мм) Материал: нерж
Доступно для заказа
Арт.: SS-V3H-MS12-6
Игольчатый клапан V3H [Метрическое приварное соединение враструб 14 мм] Cv:0,85(6 мм) Материал: нерж
Доступно для заказа
Арт.: SS-V3H-MS14-6
Игольчатый клапан V3H [Метрическое приварное соединение враструб 16 мм] Cv:0,85(6 мм) Материал: нерж
Доступно для заказа
Арт.: SS-V3H-MS16-6
Игольчатый клапан V3H [Метрическое приварное соединение встык 14 мм] Cv:0,85(6 мм) Материал: нерж.ст
Доступно для заказа
Арт.: SS-V3H-MB14-6
Игольчатый клапан V3H [Метрическое приварное соединение встык 16 мм] Cv:0,85(6 мм) Материал: нерж.ст
Доступно для заказа
Арт.: SS-V3H-MB16-6
Доступно для заказа
Арт.: SS-V3H-MM20-6
Доступно для заказа
Арт.: SS-V3H-MM22-6
Доступно для заказа
Арт.: SS-V3H-F8-11
Доступно для заказа
Арт.: SS-V3H-F12-11
Доступно для заказа
Арт.: SS-V3H-M8-11
Доступно для заказа
Арт.: SS-V3H-M12-11
Доступно для заказа
Арт.: SS-V3H-SM14-11
Доступно для заказа
Арт.: SS-V3H-SM16-11
Доступно для заказа
Арт.: SS-V3H-S12-11
Доступно для заказа
Арт.: SS-V3H-SM20-11
Доступно для заказа
Арт.: SS-V3H-SM25-11
Игольчатый клапан V3H [Метрическое приварное соединение враструб 14 мм] Cv:2,67(11 мм) Материал: нер
Доступно для заказа
Арт.: SS-V3H-MS14-11
Игольчатый клапан V3H [Метрическое приварное соединение враструб 16 мм] Cv:2,67(11 мм) Материал: нер
Доступно для заказа
Арт.: SS-V3H-MS16-11
Игольчатый клапан V3H [Дюймовое приварное соединение встык 3/4"] Cv:2,67(11 мм) Материал: нерж.сталь
Доступно для заказа
Арт.: SS-V3H-SW12-11
Игольчатый клапан V3H [Метрическое приварное соединение встык 14 мм] Cv:2,67(11 мм) Материал: нерж.с
Доступно для заказа
Арт.: SS-V3H-MB14-11
Игольчатый клапан V3H [Метрическое приварное соединение встык 16 мм] Cv:2,67(11 мм) Материал: нерж.с
Доступно для заказа
Арт.: SS-V3H-MB16-11
Доступно для заказа
Арт.: SS-V3H-MM27-11
Доступно для заказа
Арт.: SS-V3H-F12-15
Доступно для заказа
Арт.: SS-V3H-F16-15
Игольчатый клапан V3H [Метрическое приварное соединение враструб 20 мм] Cv:3,27(15 мм) Материал: нер
Доступно для заказа
Арт.: SS-V3H-MS20-15
Игольчатый клапан V3H [Метрическое приварное соединение враструб 22 мм] Cv:3,27(15 мм) Материал: нер
Доступно для заказа
Арт.: SS-V3H-MS22-15
Игольчатый клапан V3H [Метрическое приварное соединение враструб 25 мм] Cv:3,27(15 мм) Материал: нер
Доступно для заказа
Арт.: SS-V3H-MS25-15
Игольчатый клапан V3H [Метрическое приварное соединение враструб 28 мм] Cv:3,27(15 мм) Материал: нер
Доступно для заказа
Арт.: SS-V3H-MS28-15
Игольчатый клапан V3H [Дюймовое приварное соединение встык 3/4"] Cv:3,27(15 мм) Материал: нерж.сталь
Доступно для заказа
Арт.: SS-V3H-SW12-15
Игольчатый клапан V3H [Дюймовое приварное соединение встык 1"] Cv:3,27(15 мм) Материал: нерж.сталь 3
Доступно для заказа
Арт.: SS-V3H-SW16-15
Игольчатый клапан V3H [Метрическое приварное соединение встык 28 мм] Cv:3,27(15 мм) Материал: нерж.с
Доступно для заказа
Арт.: SS-V3H-MB28-15
Игольчатый клапан V3H [Метрическое приварное соединение встык 32 мм] Cv:3,27(15 мм) Материал: нерж.с
Доступно для заказа
Арт.: SS-V3H-MB32-15
