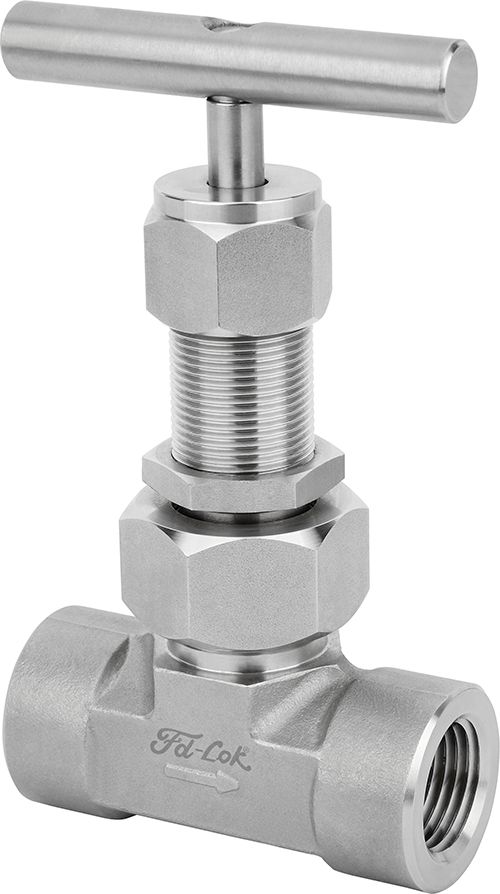

С целью минимизации износа седла, конструктивно предусмотрен не вращающийся наконечник иглы, совершающий только поступательное движение при запирании или регулировке потока среды.
Возможна прямая и угловая конфигурации.
Технические характеристики
| Серия | V3 |
| Тип штока | V-образный |
| Материальное исполнение | нерж.сталь 316 |
| Код Материал | SS |
| Материал уплотнения | PTFE / Grafoil / PEEK |
| № | Наименование | Материалы корпуса клапана | ||||
|---|---|---|---|---|---|---|
| 316 SS | Alloy 400 | Alloy C-276 | Титан | Латунь | ||
| 1 | Ручка | Анодированный алюминий/Нержавеющая сталь/Черный пластик | ||||
| 2 | Установочный винт | Никель-кадмиевая сталь | ||||
| 3 | Верхний шток | 316SS/A276 | ||||
| 4 | Направляющая штока | 416SS/A581 | ||||
| 5 | Зажимная гайка | 316SS/B783 | Латунь 360/B16 | |||
| 6 | Стопорная гайка | 316SS/B783 | Латунь 360/B16 | |||
| 7 | Крышка | 316SS/A479 | Alloy R-405/B164 | Alloy C-276/B574 | Титан Gr4/B348 | Латунь 360/В16 |
| 8 | Гайка крышки | 316SS/A276 | ||||
| 9 | Шайба | 316SS/A276 | ||||
| 10 | Уплотнитель | PTFE/PCTFE/PEEK/Grafoil | ||||
| 11 | Шар | 440-С | ||||
| 12 | Нижний шток |
Хромированный 316SS/A276 |
Alloy R-405/B164 | Alloy C-276/B574 |
184.8373; титан Gr 4/B348 |
Хромированный 316SS/A276 |
| Различные иглы опционально | ||||||
| 13 | Корпус |
316SS/A479 316SS/A182 |
Alloy 400/В164 B127.B564 |
Alloy C-276/B564 |
Титан Gr4/B348 титан Gr4/B381 |
Латунь 360/В16 |
| Опора | Сварка стеллита опционально | |||||
| Смазка | На основе дисульфита молибдена и силикона | |||||
Фильтр
SS-V3-MS14-6-G Игольчатый клапан серия V3 [Под приварку враструб 14 мм] Cv-0,85(Ду-6 мм) Тип: Прямой
Доступно для заказа
Арт.: SS-V3-MS14-6-G
SS-V3-MS28-15-G Игольчатый клапан серия V3 [Под приварку враструб 28 мм] Cv-3,27(Ду-15 мм) Тип: Прям
Доступно для заказа
Арт.: SS-V3-MS28-15-G
Доступно для заказа
Арт.: SS-V3-MB32-15-G
Доступно для заказа
Арт.: SS-V3-MS14-6
SS-V3-SM14-11 Игольчатый клапан серия V3 [Обжимной фитинг 14 мм] Cv-2,67(Ду-11 мм) Тип: Прямой; Мате
Доступно для заказа
Арт.: SS-V3-SM14-11
SS-V3-SM25-11 Игольчатый клапан серия V3 [Обжимной фитинг 25 мм] Cv-2,67(Ду-11 мм) Тип: Прямой; Мате
Доступно для заказа
Арт.: SS-V3-SM25-11
SS-V3-MS25-15 Игольчатый клапан серия V3 [Под приварку враструб 25 мм] Cv-3,27(Ду-15 мм) Тип: Прямой
Доступно для заказа
Арт.: SS-V3-MS25-15
Доступно для заказа
Арт.: SS-V3-MB28-15
SS-V3-M4-4-G Игольчатый клапан серия V3 [Внешняя резьба NPT 1/4"] Cv-0,35(Ду-4 мм) Тип: Прямой; Мате
Доступно для заказа
Арт.: SS-V3-M4-4-G
Доступно для заказа
Арт.: SS-V3-SW4-4-G
SS-V3-F8-6-G Игольчатый клапан серия V3 [Внутренняя резьба NPT 1/2"] Cv-0,85(Ду-6 мм) Тип: Прямой; М
Доступно для заказа
Арт.: SS-V3-F8-6-G
14 530 руб.
Варианты цен
14 530 руб.
SS-V3-M8-6-G Игольчатый клапан серия V3 [Внешняя резьба NPT 1/2"] Cv-0,85(Ду-6 мм) Тип: Прямой; Мате
Доступно для заказа
Арт.: SS-V3-M8-6-G
Доступно для заказа
Арт.: SS-V3-SW8-6-G
Доступно для заказа
Арт.: SS-V3-MB16-6-G
SS-V3-M8-11-G Игольчатый клапан серия V3 [Внешняя резьба NPT 1/2"] Cv-2,67(Ду-11 мм) Тип: Прямой; Ма
Доступно для заказа
Арт.: SS-V3-M8-11-G
SS-V3-M12-11-G Игольчатый клапан серия V3 [Внешняя резьба NPT 3/4"] Cv-2,67(Ду-11 мм) Тип: Прямой; М
Доступно для заказа
Арт.: SS-V3-M12-11-G
SS-V3-SM14-11-G Игольчатый клапан серия V3 [Обжимной фитинг 14 мм] Cv-2,67(Ду-11 мм) Тип: Прямой; Ма
Доступно для заказа
Арт.: SS-V3-SM14-11-G
SS-V3-SM25-11-G Игольчатый клапан серия V3 [Обжимной фитинг 25 мм] Cv-2,67(Ду-11 мм) Тип: Прямой; Ма
Доступно для заказа
Арт.: SS-V3-SM25-11-G
SS-V3-MS22-15-G Игольчатый клапан серия V3 [Под приварку враструб 22 мм] Cv-3,27(Ду-15 мм) Тип: Прям
Доступно для заказа
Арт.: SS-V3-MS22-15-G
SS-V3-MS25-15-G Игольчатый клапан серия V3 [Под приварку враструб 25 мм] Cv-3,27(Ду-15 мм) Тип: Прям
Доступно для заказа
Арт.: SS-V3-MS25-15-G
SS-V3-SW12-15-G Игольчатый клапан серия V3 [Под приварку враструб 3/4"] Cv-3,27(Ду-15 мм) Тип: Прямо
Доступно для заказа
Арт.: SS-V3-SW12-15-G
SS-V3-SW16-15-G Игольчатый клапан серия V3 [Под приварку враструб 1"] Cv-3,27(Ду-15 мм) Тип: Прямой;
Доступно для заказа
Арт.: SS-V3-SW16-15-G
SS-V3-M4-4 Игольчатый клапан серия V3 [Внешняя резьба NPT 1/4"] Cv-0,35(Ду-4 мм) Тип: Прямой; Матери
Доступно для заказа
Арт.: SS-V3-M4-4
SS-V3-SM6-4 Игольчатый клапан серия V3 [Обжимной фитинг 6 мм] Cv-0,35(Ду-4 мм) Тип: Прямой; Материал
Доступно для заказа
Арт.: SS-V3-SM6-4
13 754.17 руб.
Варианты цен
13 754.17 руб.
SS-V3-S4-4 Игольчатый клапан серия V3 [Обжимной фитинг 1/4"] Cv-0,35(Ду-4 мм) Тип: Прямой; Материал:
Доступно для заказа
Арт.: SS-V3-S4-4
SS-V3-SM8-4 Игольчатый клапан серия V3 [Обжимной фитинг 8 мм] Cv-0,35(Ду-4 мм) Тип: Прямой; Материал
Доступно для заказа
Арт.: SS-V3-SM8-4
11 308.33 руб.
Варианты цен
11 308.33 руб.
SS-V3-F6-6 Игольчатый клапан серия V3 [Внутренняя резьба NPT 3/8"] Cv-0,85(Ду-6 мм) Тип: Прямой; Мат
Доступно для заказа
Арт.: SS-V3-F6-6
SS-V3-SM12-6 Игольчатый клапан серия V3 [Обжимной фитинг 12 мм] Cv-0,85(Ду-6 мм) Тип: Прямой; Матери
Доступно для заказа
Арт.: SS-V3-SM12-6
16 079.17 руб.
Варианты цен
16 079.17 руб.
SS-V3-M8-6 Игольчатый клапан серия V3 [Внешняя резьба NPT 1/2"] Cv-0,85(Ду-6 мм) Тип: Прямой; Матери
Доступно для заказа
Арт.: SS-V3-M8-6
SS-V3-S8-6 Игольчатый клапан серия V3 [Обжимной фитинг 1/2"] Cv-0,85(Ду-6 мм) Тип: Прямой; Материал:
Доступно для заказа
Арт.: SS-V3-S8-6
Доступно для заказа
Арт.: SS-V3-MS12-6
SS-V3-MM22-6 Игольчатый клапан серия V3 [Внешняя резьба М22х1,5] Cv-0,85(Ду-6 мм) Тип: Прямой; Матер
Доступно для заказа
Арт.: SS-V3-MM22-6
SS-V3-F8-11 Игольчатый клапан серия V3 [Внутренняя резьба NPT 1/2"] Cv-2,67(Ду-11 мм) Тип: Прямой; М
Доступно для заказа
Арт.: SS-V3-F8-11
18 790 руб.
Варианты цен
18 790 руб.
Доступно для заказа
Арт.: SS-V3-F12-11
21 696.67 руб.
Варианты цен
21 696.67 руб.
SS-V3-M8-11 Игольчатый клапан серия V3 [Внешняя резьба NPT 1/2"] Cv-2,67(Ду-11 мм) Тип: Прямой; Мате
Доступно для заказа
Арт.: SS-V3-M8-11
SS-V3-MS14-11 Игольчатый клапан серия V3 [Под приварку враструб 14 мм] Cv-2,67(Ду-11 мм) Тип: Прямой
Доступно для заказа
Арт.: SS-V3-MS14-11
SS-V3-MS16-11 Игольчатый клапан серия V3 [Под приварку враструб 16 мм] Cv-2,67(Ду-11 мм) Тип: Прямой
Доступно для заказа
Арт.: SS-V3-MS16-11
SS-V3-SW12-11 Игольчатый клапан серия V3 [Под приварку враструб 3/4"] Cv-2,67(Ду-11 мм) Тип: Прямой;
Доступно для заказа
Арт.: SS-V3-SW12-11
Доступно для заказа
Арт.: SS-V3-MB14-11
Доступно для заказа
Арт.: SS-V3-MB16-11
SS-V3-MM27-11 Игольчатый клапан серия V3 [Внешняя резьба М27х2] Cv-2,67(Ду-11 мм) Тип: Прямой; Матер
Доступно для заказа
Арт.: SS-V3-MM27-11
SS-V3-F16-15 Игольчатый клапан серия V3 [Внутренняя резьба NPT 1"] Cv-3,27(Ду-15 мм) Тип: Прямой; Ма
Доступно для заказа
Арт.: SS-V3-F16-15
SS-V3-MS20-15 Игольчатый клапан серия V3 [Под приварку враструб 20 мм] Cv-3,27(Ду-15 мм) Тип: Прямой
Доступно для заказа
Арт.: SS-V3-MS20-15
SS-V3-MS22-15 Игольчатый клапан серия V3 [Под приварку враструб 22 мм] Cv-3,27(Ду-15 мм) Тип: Прямой
Доступно для заказа
Арт.: SS-V3-MS22-15
SS-V3-MS28-15 Игольчатый клапан серия V3 [Под приварку враструб 28 мм] Cv-3,27(Ду-15 мм) Тип: Прямой
Доступно для заказа
Арт.: SS-V3-MS28-15
SS-V3-SW12-15 Игольчатый клапан серия V3 [Под приварку враструб 3/4"] Cv-3,27(Ду-15 мм) Тип: Прямой;
Доступно для заказа
Арт.: SS-V3-SW12-15
Доступно для заказа
Арт.: SS-V3-MB32-15
SS-V3-F4-4-G Игольчатый клапан серия V3 [Внутренняя резьба NPT 1/4"] Cv-0,35(Ду-4 мм) Тип: Прямой; М
Доступно для заказа
Арт.: SS-V3-F4-4-G
SS-V3-SM6-4-G Игольчатый клапан серия V3 [Обжимной фитинг 6 мм] Cv-0,35(Ду-4 мм) Тип: Прямой; Матери
Доступно для заказа
Арт.: SS-V3-SM6-4-G
SS-V3-S4-4-G Игольчатый клапан серия V3 [Обжимной фитинг 1/4"] Cv-0,35(Ду-4 мм) Тип: Прямой; Материа
Доступно для заказа
Арт.: SS-V3-S4-4-G
12 551.67 руб.
Варианты цен
12 551.67 руб.
